Antikollisions-System / für Hafenkran BoomRanger®

Radar

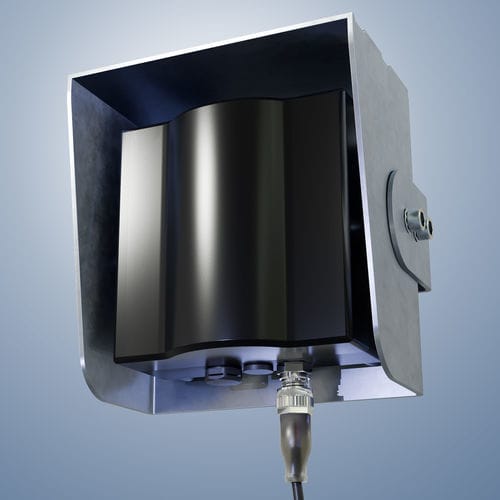

Hochwirksamer Schutz von Containerschiffsbrücken und -aufbauten vor Kollisionen mit Hafenkranen. - Extrem breiter Abstrahlwinkel - Einsatzoptimierte Reichweite - Für bewegte und stationäre Ziele Der Radar-Scanner BoomRanger® (CRAT20-150/11ST), ein FMCW-Radar, arbeitet im Frequenzbereich von 24.000 - 24.250 GHz. Die Antennencharakteristik beträgt 150° (±75°) horizontal und 11° (±5,5°) vertikal. BoomRanger® wurde speziell als Antikollisionssystem für den Anfahrschutz im Bereich schnell fahrender Hafenkrane entwickelt. Das Radar-Scanner-System erkennt bewegliche und unbewegliche Objekte bis zu einer Entfernung von 25 m. Die einstellbare Entfernung erfolgt in 1-m-Schritten. Objektdetektionen werden über Open-Collector-Ausgänge gemeldet. BoomRanger® hat 3 Ausgänge, die z.B. als Abbrems- oder Stoppfunktionen verwendet werden können. Sie können auf die für die jeweilige Anwendung benötigten Werte programmiert werden. Die 3 Ausgänge sind auf einen 5-poligen RSF4-Standardstecker geführt. - Extrem großer Erfassungsbereich - Unempfindlichkeit gegen Umwelteinflüsse - Großer Temperaturbereich - Hohe Schutzart - Robustes Gehäuse Zur einfachen Montage sind spezielle Halterungen aus dem Zubehörprogramm hilfreich. Aufgrund ihrer physikalischen Eigenschaften dürfen Radarscanner-Geräte NICHT für Personenschutz- oder NOT-AUS-Funktionen verwendet werden. Technische Daten Mechanische Ausführung - Gewicht: ca. 650 g - Material: Gehäuseunterteil: ALg, schwarz eloxiert - Gehäusedeckel: POM-Kunststoff, schwarz gefärbt - Schutzart: IP 67 - Gehäuseabmessungen: 100 x 100 x 42 mm - Befestigungsbohrungen / Gehäuserückseite: 4 X M4-Gewinde, 10 mm tief, quadratisch angeordnet: 82 x 82 mm Elektrischer Aufbau - Versorgungsspannung: 10 .... 30 VDC - Stromaufnahme: typ. 130 mA, zuzüglich Strom für die Open-Collector-Ausgänge - Ausgang: 3 Open-Collector-Ausgänge mit je 50 mA - Anschluss: 5-poliger Stecker M12x1, RSF4 kompatibel - Sendefrequenz: 24.000 .... 24.250 GHz - Sendeleistung: < 20 dBm (EIRP) max. - Antennen-Charakteristik: 150° (±75°) horizontal und 11° (±5,5°) vertikal - Abstands-Erkennung: 1 m .... Schwellwert (in 1 m Schritten von 2 - 25 m einstellbar) - 0 - 1 m wird nicht ausgewertet, - 2 - 4 m Mindestgeschwindigkeit weniger 1 cm/sec (0,6 m/min) erforderlich - 4 - 25 m funktioniert auch bei stationären Zielen - Antwortzeit: < 50 ms - Haltezeit der Ausgänge: ca. 1 sec - Bereitschaftsverzögerung nach Einschalten: ca. 1 sec - Betriebstemperatur: -40 .... +85 °C - Lagertemperatur: -40 .... +85 °C Einsatzbeispiel Aufgrund seiner Erfassungszone und seiner Konstruktion für raue Einsätze eignet sich der Radar-Scanner BoomRanger® ideal für den Schutz von Containerschiffsbrücken vor Kollisionen mit Hafenkranen. Zuverlässig, auch bei schwierigen Wetterlagen, wie beispielsweise bei dichtem Nebel, ist der BoomRanger® in diesem Einsatzbereich selbst Laser-Sensoren überlegen. - Extrem großer Erfassungsbereich - Unempfindlichkeit gegen Umwelteinflüsse - Großer Temperaturbereich - Hohe Schutzart - Robustes Gehäuse
