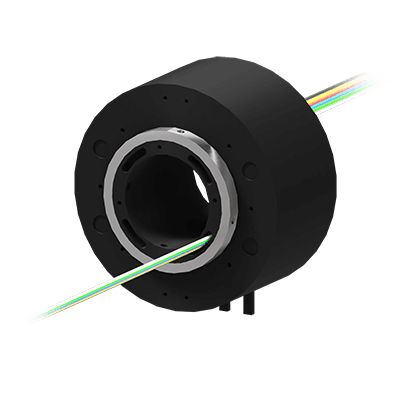

Schleifring zur Leistungs- und Signalübertragung SVTS C 05-S-A-00/12

EthernetHohlwellefür Drehtisch

Durchgangsbohrung, I.D. 38,1 mm, O.D. 99,0 mm, 6 bis 48 Schaltkreise und mehr mit Ethernet-Option Ethernet (100BASE-TX oder 1000 BASE-T) oder integrierter pneumatischer Drehdurchführung Schleifring zur Übertragung von elektrischer Leistung und/oder elektrischen Signalen mit Durchgangsbohrung für Welle oder Drehdurchführung. Die Option E1M/E1G verfügt über einen Ethernet-Kanal (100BASE-TX oder 1000BASE-T) über ein Cat5e-Kabel und die Option 0P1/0P2 bietet eine integrierte pneumatische Drehdurchführung und 6 bis 24 Stromkreise. Die SVTS C 05-Serie zeichnet sich durch ein Durchgangsloch aus und verwendet eine spezielle Technologie. Es ermöglicht mehrere Kontaktpunkte zwischen Bürsten und Ringen, einen niedrigen elektrischen Kontaktwiderstand, reduzierten Lärm und geringen Verschleiß. Keine Schmierung erforderlich. SVTS C 05-Modelle bieten E1M- und E1G-Optionen, die abgeschirmte verdrillte Paare und angepasste Ringformen für Anwendungen mit hohen Datenraten bis zu 1 Gb/s einbetten. Die Option E1M hat 2 abgeschirmte verdrillte Adernpaare und eignet sich für 100 Base-TX-Anwendungen (Ethernet 100Mb/s, EtherCat, Profinet, ...), die Option E1G hat 4 abgeschirmte verdrillte Adernpaare, um die Anforderungen von 1000 Base-T-Anwendungen zu erfüllen. Für Anwendungen, bei denen ein drehbarer Luftkanal benötigt wird, ermöglicht die Option 0P1/0P2 die Verwendung von 6 bis 24 Stromkreisen mit einer integrierten pneumatischen Drehdurchführung.
