Beschallungssystem ADM-4

Produktübersicht

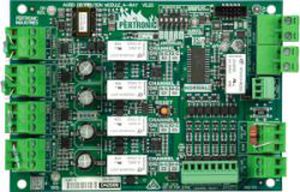

Das Pertronic Audio-Verteilermodul ADM-4 stellt mehrere unabhängig gesteuerte und überwachte 100 V rms Audiokanäle bereit. Es ermöglicht mehrere Abzweigungen von einer einzigen 100 V Audioleitung, ohne die Fehlerüberwachung zu beeinträchtigen, und vereinfacht die Installation von Beschallungs- und Evakuierungssystemen.

Ein mit ADM-4-Modulen aufgebautes System arbeitet weiter, auch wenn einige Kanäle Fehler aufweisen. Wird ein Kanal kurzgeschlossen, wird der betroffene Kanal isoliert und die Ausgabe über die nicht betroffenen Kanäle nach einer kurzen Unterbrechung (ca. 20 Sekunden) fortgesetzt. Das Modul überwacht isolierte Kanäle kontinuierlich und stellt einen Kanal automatisch wieder her, wenn der Fehler behoben ist.

Das integrierte Überwachungssystem prüft kontinuierlich die 100 V Ausgangsleitungen auf Unterbrechungen und Kurzschlüsse, unabhängig davon, ob das System eine Evakuierungsansage, Hintergrundaudio sendet oder im Leerlauf ist.

Jeder Kanal kann über den lokalen DIP-Schalter dauerhaft aktiviert oder über ein Fernsteuerungssignal (Channel Select Eingang) ein-/ausgeschaltet werden.

Das ADM-4 überwacht die Ausgangskanäle unabhängig und meldet Fehlerzustände an den Verstärker oder Evakuierungsgenerator. Das Modul verfügt über ein Fehlerrelais mit Form C sauberem Kontakt zur Anbindung an Überwachungsgeräte.

Eigenschaften

• Vereinfacht die Installation von Evakuierungs- und PA-Systemen durch Bereitstellung mehrerer überwachter Audiokanäle
• Automatische Isolierung eines kurzgeschlossenen Kanals, sodass die Audiowiedergabe über die übrigen Kanäle möglich bleibt
• Unterstützt die Einhaltung der Fehlerisolationsanforderungen gemäß AS 1670.1: 2018, Abschnitt 2.6
• Channel Select Eingang für individuelle Kanalumschaltung
• 80 W Schaltkapazität pro Kanal
• On-Board DIP-Schalter zur dauerhaften Kanalwahl
• Fehlerrelais mit sauberem Kontakt Form C
• Separate Anzeigen für Unterbrechungs- und Kurzschlussfehler pro Kanal
• Steuereingänge können vom On-Board-Schaltkreis isoliert werden
• Benutzerwählbarer End-of-Line (EOL) Eingangs-Widerstand zur Anpassung an Verstärkeranforderungen
• Kompatibel mit Pertronic EA60, EA120, Pertronic Evakuierungsverstärkern und Verstärkern, die vom Pertronic EVAC Generator gesteuert werden

Bestellinformationen
Produktcode | Beschreibung
ADM-4 | Audio-Verteilermodul, 4-fach

Verfügbare Dokumente
Datasheet und Installationshinweis für dieses Produkt verfügbar.

Technische Daten

• Mehrere unabhängig gesteuerte und überwachte 100 V rms Audioausgangskanäle (4-fach)
• Pro-Kanal-Überwachung auf Unterbrechungs- und Kurzschlussfehler
• Automatische Isolation kurzgeschlossener Kanäle bei gleichzeitiger Fortsetzung des Betriebs der nicht betroffenen Kanäle (kurze Unterbrechung ~20 Sekunden)
• Automatische Wiederverbindung von Kanälen, wenn Fehler behoben sind
• Lokaler DIP-Schalter zur dauerhaften Aktivierung von Kanälen
• Remote Channel Select Eingang für individuelle Kanalumschaltung
• 80 W Schaltkapazität pro Kanal
• Fehlerrelais mit sauberem Kontakt Form C zur Anbindung an Überwachungsgeräte
• Separate Anzeigen für Unterbrechungs- und Kurzschlussfehler an jedem Kanal
• Steuereingänge können vom On-Board-Schaltkreis isoliert werden
• Benutzerwählbarer EOL-Eingangswiderstand, konfigurierbar nach Verstärkeranforderungen
• Kompatibilität: Pertronic EA60, EA120, Pertronic Evakuierungsverstärker und vom EVAC Generator gesteuerte Verstärker
• Bestellcode: ADM-4
