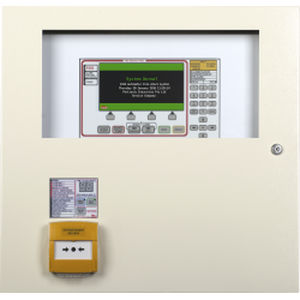

Steuerungseinheit für Feueralarm F220®

wasserdichtmit Display

Übersicht

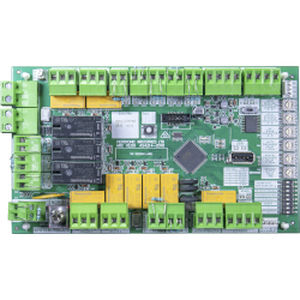

Das Pertronic F220®-System zur Freigabe von Löschmitteln bietet die automatische Steuerung eines oder mehrerer Brandunterdrückungssysteme. Das System basiert auf dem Pertronic F220® analog adressierbaren Brandmeldepanel in Kombination mit dem Pertronic Agent Release Controller (ARC2). Ein einzelnes F220-Panel kann mit mehreren ARC2 ausgestattet werden. Jeder ARC2 bietet Steuerung, Fehlerüberwachung und Überwachung für ein Unterdrückungssystem.
Das Bedienpanel ist für jeden ARC2 mit einer Pertronic Agent Control Station ausgestattet. Die Agent Control Station verfügt über eine Tastatur und ein Display, die Status- und Fehlermeldungen für den zugehörigen ARC2 und das Unterdrückungssystem anzeigen. Zusätzlich zu der am Panel montierten Station kann jeder ARC2 mit bis zu neun externen Bedienstationen kommunizieren. Es sind zwei Typen von Bedienstationen verfügbar: die Agent Control Station (ACS2) und die Local Control Station (LCS2). Die ACS2 enthält einen Countdown-Timer für die Zeit bis zur Entleerung, Status-LEDs, lokale Buzzer-Stummschaltung, Tasten für Manuellen und Automatischen Modus sowie ein vollständiges Satz von Fehler-LEDs. Die LCS2 ist ähnlich der ACS2, enthält jedoch nicht die Fehler-LEDs.
Die Taste für den Manuellen Modus an jeder ACS2 oder LCS2 kann verwendet werden, um die Freigabe des Löschmittels jederzeit zu verhindern, auch nachdem der automatische Entladevorgang eingeleitet wurde. Jede Bedienstation verfügt außerdem über einen Klappdeckel-Handmelder (MCP), der das manuelle Auslösen des Freigabeprozesses ermöglicht.
Das F220-System umfasst Innen- und wetterfeste Audio-Visuelle (AV) Anzeigen. AV-Anzeigen sind mit verschiedenen Meldungen und akustischen Alarmen sowie einem optionalen hochsichtbaren Countdown-Timer erhältlich. F220 Freigabepanels sind in verschiedenen Gehäusegrößen und Ausführungen erhältlich, einschließlich wetterfester Varianten.

Funktionen

• Brandunterdrückungssteuerung basierend auf dem Pertronic F220 analog adressierbaren Brandmeldepanel
• Ein F220-Freigabepanel kann mit mehreren Agent Release Controllern (ARC2) bestückt werden
• Automatischer oder manueller Freigabeprozess des Agenten
• Die automatische Freigabe kann von jeder Bedienstation deaktiviert oder abgebrochen werden

Funktionen des Agent Release Controllers (pro Controller)

• Automatische Verzögerung konfigurierbar: 5 bis 90 Sekunden
• Manuelle Verzögerung konfigurierbar, unabhängig von der automatischen Verzögerung: 5 bis 90 Sekunden
• Kommunikation mit bis zu neun externen Bedienstationen (ACS2 oder LCS2)
• RS485-Bus zur Kommunikation mit Bedienstationen
• Haltedauer des Agentenfreigabeausgangs konfigurierbar: 20 s, 30 s, 60 s oder 5 Minuten
• Niederdruck-Fehleingang
• Druckschalter-Rückmeldung zur Bestätigung der Freigabe (optional)

Bestellinformationen
Produktcode — Beschreibung
F220-A10U/5A-ARC — F220, 10U-Gehäuse mit 2 Loops, 5 A-Netzteil, m. ARC2, weiße Montageplatten
F220-A13U/5A-ARC — F220, 13U-Gehäuse mit 2 Loops, 5 A-Netzteil, m. ARC2, weiße Montageplatten
F220-A13U/11A-ARC — F220, 13U-Gehäuse mit 2 Loops, 11 A-Netzteil, m. ARC, weiße Montageplatten
F220-A16U/5A-ARC — F220, 16U-Gehäuse mit 2 Loops, 5 A-Netzteil, m. ARC, weiße Montageplatten
F220-A16U/5A-ARC-EXT — F220, 16U-Gehäuse mit 2 Loops, 5 A-Netzteil, m. ARC mit ACSDISP+OL an der Tür, weiße Montageplatten
F220-A16U/11A-ARC — F220, 16U-Gehäuse mit 2 Loops, 11 A-Netzteil, m. ARC
F220-A16U/11A-ARC-EXT — F220, 16U-Gehäuse mit 2 Loops, 11 A-Netzteil, ARC, m. ACS an Außentür
F220-A28U/5A-ARC — F220, 28U-Gehäuse mit 2 Loops, 5 A-Netzteil, m. ARC, weiße Montageplatten
F220-A28U/11A-ARC — F220, 28U-Gehäuse mit 2 Loops, 11 A-Netzteil, m. ARC, weiße Montageplatten
F220-A28US/5A-ARC — F220, 28U Slim-Gehäuse mit 2 Loops, 5 A-Netzteil, m. ARC2, weiße Montageplatten
F220-A28US/11A-ARC — F220, 28U Slim-Gehäuse mit 2 Loops, 11 A-Netzteil, m. ARC, weiße Montageplatten

Technische Daten

• Systembasis: Pertronic F220® analog adressierbares Brandmeldepanel
• Agent Release Controller: ARC2 (jeweils Steuerung, Fehlerüberwachung und Überwachung für ein Unterdrückungssystem)
• Mehrere ARC2 pro F220-Panel möglich
• Bedienstationen: ACS2 (vollständige Anzeigen und Timer) und LCS2 (ohne Fehler-LEDs)
• Manueller Melder integriert in jeder Bedienstation (klappbarer MCP)
• Automatische und manuelle Freigabemodi; automatische Freigabe kann von jeder Station deaktiviert/abgebrochen werden
• Konfigurierbare automatische Verzögerung: 5–90 Sekunden
• Konfigurierbare manuelle Verzögerung (unabhängig): 5–90 Sekunden
• Optionen für Haltezeit des Freigabeausgangs: 20 s, 30 s, 60 s, 5 Minuten
• Kommunikation: RS485-Bus zu Bedienstationen; bis zu 9 externe Bedienstationen pro ARC2
• Fehlerüberwachung: Niederdruck-Fehleingang; optionales Druckschalter-Feedback zur Bestätigung der Freigabe
• Audio-visuelle Anzeigen: Innen- und wetterfeste AV-Anzeigen erhältlich; optionaler hochsichtbarer Countdown-Timer
• Panels in mehreren Gehäusegrößen und -ausführungen erhältlich (einschließlich wetterfester und 28U slim Optionen)
