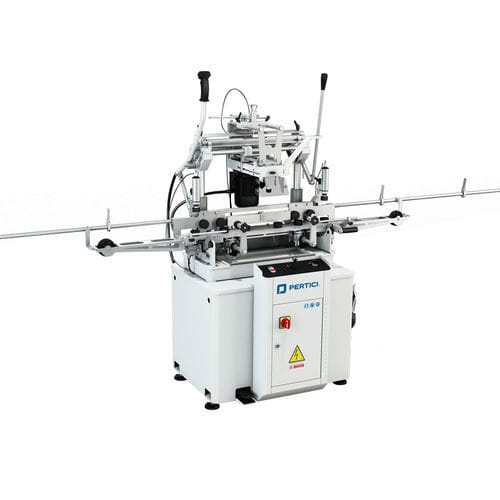

Manuelle Kopierfräsmaschine CR 110

Einspindelfür Aluminiumfür PVC

Übersicht
Kopierfräse mit Einzelkopf und manueller Steuerung. Pneumatische Verriegelung der Abwärtsbewegung des Kopfes und Kopftranslation über einen indirekten Hebel bieten kontrolliertes Eingreifen und wiederholbare Positionierung bei Bearbeitungsvorgängen.

Hauptfunktionen
Die Achsbewegung auf Führungsstangen mit Kugellagerbuchsen gewährleistet langfristige Laufruhe und Präzision. Das Spannvorrichtungstisch-Drehungssystem ermöglicht schnelle 90°-Drehungen und Positionierungen in Zwischenwinkeln ohne Lösen der Spannbacken, was die Bearbeitung an zwei Seiten beschleunigt und präziser macht. Durchlaufbearbeitung ermöglicht die Bearbeitung von bis zu vier Seiten ohne Nachspannen.

Spannung, Sicherheit und Positionierung
Pneumatische horizontale und vertikale Spannbacken mit Niederdruck-Sicherheitsvorrichtung zum Schutz des Bedieners. Das Ablassentriegeln wird pneumatisch über den Griff gesteuert. Längs- und Queranschläge sind auf metrische Stangen bezogen für wiederholbare Positionierung.

Taster und Werkzeughandhabung
Pneumatischer Taster mit sechs einstellbaren Speichern, pneumatischer Translation und einer Spitze mit drei Durchmessern, in Werkzeugachse ausgerichtet, für schnelles und präzises Referenzieren. Spindelrastsperre zum Werkzeugwechsel. Pneumatische Werkzeugschmierung durch Mikronebel (emulgiertes Öl). Verstellbare Spannbacken aus PVC, ohne Schraubenschlüssel einstellbar.

Ideal für

• PVC
• Aluminium

Merkmale / technische Daten

• Konstruktion als Kopierfräse mit Einzelkopf und manueller Steuerung
• Pneumatische Verriegelung der Abwärtsbewegung des Kopfes
• Kopftranslation über indirekten Hebel
• Achsbewegung auf Stangen mit Kugellagerbuchsen für Laufruhe und Präzision
• Drehsystem des Spannvorrichtungstisches: schnelle 90°-Drehung und Zwischenwinkel ohne Lösen
• Durchlauffähigkeit ermöglicht Bearbeitung von bis zu 4 Seiten ohne Nachspannen
• Pneumatische horizontale und vertikale Spannvorrichtungen mit Niederdruck-Sicherheitseinrichtung
• Ablassentriegelung pneumatisch über Griff gesteuert
• Längs- und Queranschläge bezogen auf metrische Stangen
• Pneumatischer Taster: 6 einstellbare Speicher, pneumatische Translation, Spitze mit 3 Durchmessern ausgerichtet auf das Werkzeug
• Spindelrastsperre für Werkzeugwechsel
• Verstellbare PVC-Spannbacken ohne Einsatz von Schraubenschlüsseln
• Pneumatische Werkzeugschmierung mittels Mikronebel (emulgiertes Öl)
