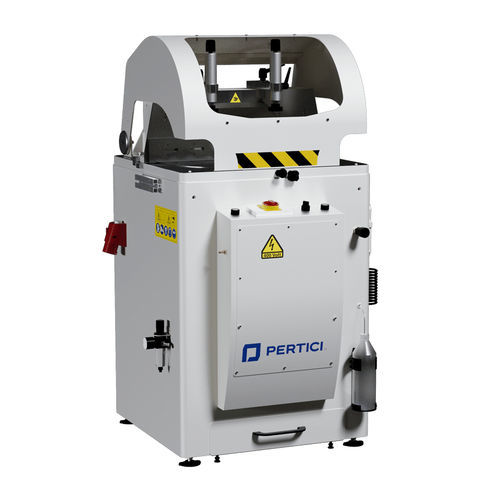

Hydraulische Trennsäge SH 50

pneumatischfür Kunststofffür Metall

Produktübersicht
Die SH 50 ist eine Einzelkopf-Auftriebsäge zum Schneiden von Profilen mit einem Blattdurchmesser von 500 mm. Der Schneidtisch lässt sich manuell im Bereich von ±22,5° drehen und verfügt über 5 feste Winkelpositionen. Zwischenwinkel werden an einer Skala am Tisch abgelesen; ein digitales Display ist optional erhältlich. Die Maschine ist mit einem 4 Hp Blattmotor und Sprühschmierung ausgestattet. Das Anheben des Blattes erfolgt über einen hydro-pneumatischen Zylinder mit Feineinstellung zur Anpassung der Austrittsgeschwindigkeit an den Profiltyp.

Funktionen

• Stahlkonstruktion geeignet für industrielle Schneidanwendungen
• Blattmotor: 4 Hp mit Sprühschmierung
• Hydro-pneumatischer Blattauftrieb mit Feineinstellung
• Manuelle Tischdrehung ±22,5° mit 5 festen Winkelpositionen
• Winkelablesung: Skala am Schneidtisch; optionales digitales Display
• Profilspannungen: 2 vertikale Zylinder mit Hoch-/Niederdrucksystem; optional 2 horizontale Zylinder zur Erweiterung auf 4
• Optionaler Laseranzeiger zur Positionierung des Profils

Ideal für

• PVC
• Aluminium

Technische Daten

• Modell: SH 50
• Blattdurchmesser: 500 mm
• Leistung Blattmotor: 4 Hp
• Drehbereich Tisch: ±22,5°
• Feste Winkelpositionen: 5
• Winkelablesung: Skala am Tisch; digitales Display optional
• Blattauftrieb: hydro-pneumatischer Zylinder mit Feineinstellung
• Schmierung: Sprühschmierung
• Profilspannung: 2 vertikale Zylinder (Hoch-/Niederdruck); optional 4 Zylinder mit 2 horizontalen
• Optionen: digitales Winkelanzeigegerät, Laseranzeiger
• Konstruktion: Stahlkonstruktion geeignet für industrielle Schneidanwendungen
