Doppelgehrungssäge für Aluminium TSE series

für PVCmit integriertem Positionsreglerfür Profile

Übersicht

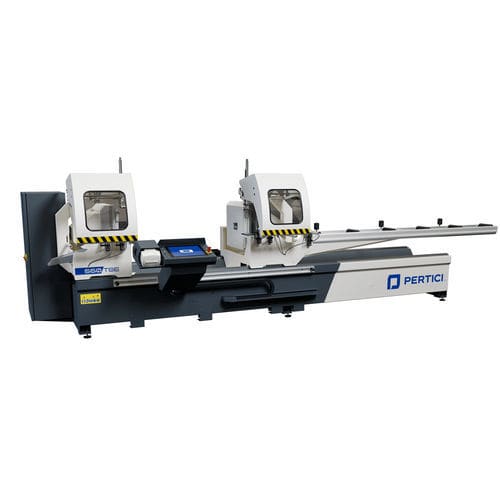

Die Modelle 550 TSE und 600 TSE sind Zweikopf-Kappsägen mit elektronisch gesteuerten Achsen und Blattdurchmessern von Ø 550 mm bzw. Ø 600 mm. Sie sind für die Integration in Produktionslinien konzipiert, die präzise Winkelschnitte und schnelle Zyklen verlangen.

Konstruktion und Schneideeinheiten
Die Maschine steht auf einem robusten elektrogeschweißten Stahlfundament, das eine feste Schneideeinheit und eine verschiebbare Schneideeinheit auf einer elektronisch positionierten X-Achse trägt. Beide Köpfe (RF und RM) verfügen über rotierende Achsen, die Schnitte von 45° (innen) bis 20° (außen) ermöglichen. Das Blatt wird von einem öleopneumatischen Zylinder mit Ausgangsgeschwindigkeitsregler und Schnellrücklauf angetrieben.

Spannung und Schutz
Ein horizontales Spannsystem mit Doppelzylinder zusammen mit vertikaler Klemmung sorgt für sichere Fixierung aller Profiltypen. Pneumatische Absenksicherungen isolieren die Arbeitseinheiten während des Schnitts und verbessern die Bedienersicherheit und Handhabung.

Steuerung & HMI
Steuerung der neuesten Generation mit 15" Touchscreen-Monitor auf Windows-10-Plattform, die eine einfache Programmierung aller Schneidvorgänge und die schnelle Integration in Produktionsabläufe ermöglicht.

Optionen
Beide Modelle können mit einem industriellen Etikettendrucker zur Teilekennzeichnung und Zuordnung zu Aufträgen ausgestattet werden.

Ideal für

• PVC
• Aluminium

Eigenschaften / technische Daten

• Modellbezeichnungen: 550 TSE (Blatt Ø 550 mm), 600 TSE (Blatt Ø 600 mm)
• Maschinentyp: Zweikopf-Kappsäge mit elektronisch gesteuerten Achsen
• Fundament: robustes elektrogeschweißtes Stahlfundament
• Schneideeinheiten: feste Schneideeinheit + verschiebbare Schneideeinheit auf elektronisch positionierter X-Achse
• Rotationsachsen (RF- und RM-Köpfe): Drehbereich von 45° innen bis 20° außen
• Antrieb Blatt: öleopneumatischer Zylinder mit Geschwindigkeitsregler und Schnellrücklauf
• Spannung: horizontale Spannvorrichtung mit Doppelzylinder und vertikaler Klemmung für sichere Profilfixierung
• Schutzvorrichtungen: pneumatische Absenksicherungen zur Isolierung der Arbeitseinheiten während des Schneidens
• Steuerung: 15" Touchscreen-Monitor auf Windows-10-Plattform
• Optionale Ausstattung: industrieller Etikettendrucker zur Teilekennzeichnung und Auftragszuordnung
• Integration: ausgelegt für einfache Integration in Produktionszyklen
• Geeignete Materialien: PVC und Aluminium
