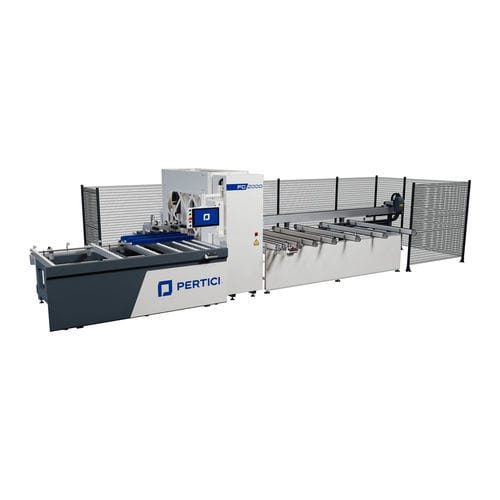

Bearbeitungs- und Schneidanlage / CNC FC 2000

automatischfür PVC-Profilefür Profile

Übersicht
FC 2000 ist eine CNC-Bearbeitungs- und automatische Verschraubungslinie, bestehend aus einem Belademagazin für Profile, einem zentralen multimandrinnen Ringmodul und einem Entlademagazin.

Produktionszyklus und Arbeitsphasen
Der Produktionszyklus der Maschine ermöglicht die sequentielle Ausführung aller Arbeitsphasen — Verschraubung, Bohren und Fräsen. Das Profil wird von einer motorisierten Greifzange bewegt, die in Breite und Höhe verstellbar ist, das Profil greift und in den Arbeitsbereich führt.

Verschraubungs- und Fräseinheiten
Die Verschraubungseinheit ist auf dem Beladetisch in fester Position eingebaut und wird höhenverstellt über einen speziellen Motor. Optional können zwei zusätzliche Verschraubungseinheiten hinzugefügt werden (insgesamt bis zu 3), um die Zykluszeit zu verbessern. Ein 4-Achsen-CNC-Fräsmodul mit acht Elektrospindeln ermöglicht die Bearbeitung des gesamten Teileskonturs unabhängig von dessen Orientierung.

Kapazität, Abmessungen und Umfeld
Die Kapazität des Belademagazins beträgt 7 Stangen. Der bearbeitbare Querschnitt beträgt 140 mm (B) x 140 mm (H). Die Profilänge reicht von 300 mm bis 4000 mm. Die Einheit ist im zentralen Arbeitsbereich mit einer schallgedämmten Kabine ausgestattet, die den Bediener schützt und die Lärmbelastung reduziert. FC 2000 ist mit der 3D-CAD/CAM-Software von Pertici verbunden und für die Anbindung von Drittanbietersoftware vorbereitet.

Ideal für

• PVC

Merkmale / technische Spezifikationen

• Maschinentyp: CNC-Bearbeitungs- und automatische Verschraubungslinie
• Konfiguration: Belademagazin, zentrales multimandrinnen Ringmodul, Entlademagazin
• Kapazität Belademagazin: 7 Stangen
• Bearbeitbarer Querschnitt (BxH): 140 mm x 140 mm
• Profil-Längenbereich: 300 mm – 4000 mm
• Profilhandling: motorisierte Greifzange, verstellbar in Breite und Höhe
• Verschraubungseinheiten: 1 fest auf dem Beladetisch; optional +2 Einheiten (bis zu 3 gesamt)
• Fräsen: 4-Achsen-CNC-Modul mit 8 Elektrospindeln für Vollkonturbearbeitung
• Bedienerumfeld: schallgedämmte Kabine im zentralen Arbeitsbereich
• Software: Schnittstelle zur Pertici 3D CAD-CAM-Software; vorbereitet für Drittanbieter-Anbindungen
• Geeignetes Material: PVC
