Holzschalungsträger GT 24

Übersicht
Der Gitterträger GT 24 ist ein hölzerner Schalungsgitterträger mit hoher Tragfähigkeit und Biegesteifigkeit. Er wird in Schalungen für Wände, Stützen und Decken sowie in speziellen Schalungen eingesetzt und trägt zur Reduzierung von Material- und Arbeitsaufwand auf der Baustelle bei.

Hauptvorteile

• Hohe Trag- und Biegesteifigkeit für schwere Lasten und große Spannweiten.
• Geeignet für Wand-, Stützen- und Deckenschalungen sowie für spezielle Schalungsaufgaben.
• Einfache Anbindung von Baustellenzubehör durch die Gitterkonstruktion.

Eigenschaften

• Gitterträger-Design mit verstärkten Knoten und Mini-Zapfen/Schwalbenschwanz-Verbindung zur Minimierung von Feuchtigkeitsansammlungen.
• Scherstreben durchdringen die Gurte über die gesamte Querschnittsbreite zur Verringerung von Hohlräumen.
• Gesamthöhe 24 cm für erhöhte Last- und Spannweitenleistung.

Anwendungen

• Wandschalung
• Pfeilerschalung

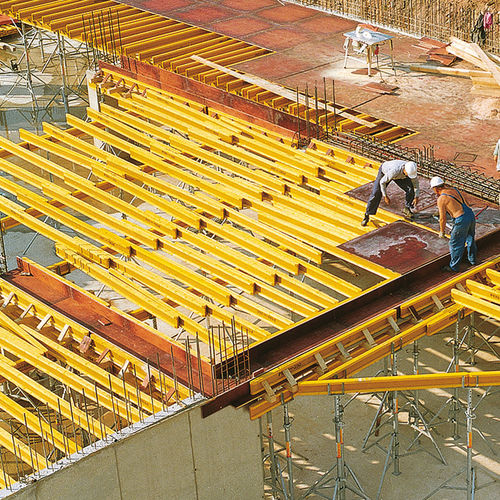

• Deckenschalung (einschließlich Randauflagen)
• Spezielle und geformte Schalungen

Technische Daten

• Systemart: Holzschalungsgitterträger
• Gesamthöhe: 24 cm; Steghöhe: 8 cm
• Standardlängen: 0,90 m bis 6,00 m (Raster 0,30 m); Sonderlängen bis 17,85 m auf Anfrage
• Gewicht: 5,90 kg/m
• Zulässige Querkraft: 13,0 kN
• Zulässiges Biegemoment: 7,0 kNm
• Zulässige Auflagekraft (an den Knoten): 28,0 kN
• Biege-Steifigkeit: EIy = 887 kNm²; Trägheitsmoment Iy = 8.064 cm4
