Modulschalung QUATTRO

SäulenStahlKunststoff

Overview

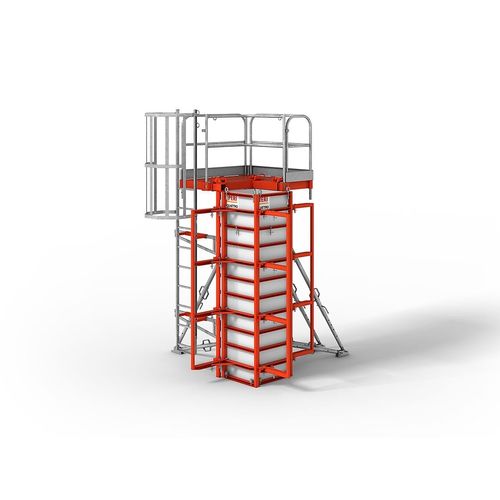

Verschiebbar als komplette Einheit mit RS Richtstützen und Betonierbühne; umsetzbar mit nur einem Kranhub oder manuell auf Umsetzrädern. Die Vollkunststoffschalhaut ist von hinten verschraubt und ermöglicht verbesserte Sichtbetonqualität.

Hauptmerkmale

• Umsetzbar als komplette Einheit (einziger Kranhub) oder manuell mit Umsetzrädern
• Inklusive RS Richtstützen und Betonierbühne; Bühne passend für Säulenquerschnitte von 20 cm x 20 cm bis 60 cm x 60 cm
• Vollkunststoffschalhaut, von hinten verschraubt, für verbesserte Oberflächenqualität
• Elemente lassen sich mit wenigen Handgriffen verspannen oder trennen für zeitsparendes Schalen und Ausschalen
• Frischbetondruck: 80 kN/m²; Material: Stahl; Elementhöhen: 0,50 m, 1,25 m, 2,75 m, 3,50 m; Höhenanpassung in 0,25 m Schritten bis 4,50 m

Anwendungen

• Erzielung hochwertiger Sichtbetonoberflächen durch verschraubte Kunststoffschalhaut
• Schnelles Umsetzen: komplette Einheiten per Kran oder manuell mit 4 Umsetzrädern bis zu einer Höhe von 3,50 m
• Zeitsparendes Schalen und Ausschalen durch schnell zu verbindende Elemente
• Geeignet für quadratische und rechteckige Säulen im 5 cm Raster

Technische Übersicht

• Systemart: Säulenschalung
• Realisierbare Säulenquerschnitte: quadratisch oder rechteckig von 20 cm x 20 cm bis 60 cm x 60 cm (5 cm Raster)
• Realisierbare Säulenhöhen (Regelversion): 2,50 m bis 4,50 m
• Elementhöhen verfügbar: 0,50 m, 1,25 m, 2,75 m, 3,50 m (anpassbar in 0,25 m Schritten bis 4,50 m)
• Frischbetondruck: 80 kN/m²
• Material: Stahl
• Schalhaut: Vollkunststoffplatte, von hinten verschraubt
• Korrosionsschutz / Beschichtung: Pulverbeschichtung der Elementrahmen zur Vermeidung von Betonanhaftung und zur Erleichterung der Reinigung
• Abstützung / Richtstützen: RS Richtstützen
• Sicherheit: Betonierplattform mit Aufstiegsleiter und Rückenschutz; Plattform passend für Säulenquerschnitte von 20 cm x 20 cm bis 60 cm x 60 cm
