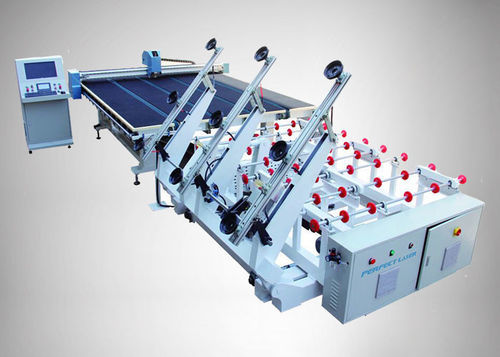

Schneidtisch für Glas PEG-7015

KreisVakuumAbsaugung

Produktübersicht
Die Produktionslinie PEG-7015 ist eine vollautomatische CNC-Lösung für industrielle Glasbearbeitung und -zuschnitt. Die Linie umfasst obere Filmzufuhrtische, computergesteuerte Schneidmaschine, Trenn-/Zerkleinerungseinheit und untere Filmplatte. CNC‑Steuerung und CAD‑optimiertes Schneiden reduzieren Materialverlust und erlauben kundenspezifische Konfigurationen. Verarbeitet Glas von 3 bis 19 mm Dicke mit verstellbarer Transportgeschwindigkeit und hoher Tragfähigkeit für Serienproduktion.

Produktmerkmale

• Mechanischer Flip (einfacher Flip, Einzelstation) mit einstellbarem Drehwinkel (ca. 95°–98°) für effiziente Plattenhandhabung.
• Ansaugsystem: Nenn‑Saugtiefe 700 mm, Saugnapf verlängerbar bis 150 mm; Laden direkt vom Eisenrahmen ohne Hilfsrahmen möglich.
• 360° drehbarer Schneidkopf; oberes und unteres Schneiden für gerade Linien und komplexe Konturen.
• Importiertes Industriefilz (Faser/Wolle) für bessere Ebenheit und antistatische Eigenschaften zur Reduzierung von Kratzern.

Anwendungsbereiche

• Schneiden von linearen und Sonderformen für Haushaltsgeräte und Spiegel.
• Glas für Möbel und dekorative Platten.
• Fassaden, Curtain Walls und architektonische Verglasungen.
• Verbund-, Isolier- (Hohlraum), Einscheiben-Sicherheits- und Solarglas.

Komponenten & mechanische Konfiguration

• Hauptkomponenten: automatische Lade‑Tabelle mit einfachem Flip, automatische CNC‑Schneidemaschine, gas‑schwimmende Trennarbeitsplatte.
• Antrieb/Übertragung: verstärkte Flip‑Kettenräder, importierte PU‑Transportrollen, CB Transport/Flip‑Motor.
• Ansaugung: importierte NBR‑Saugnäpfe (doppelte Adsorption), Vakuumpumpe Top‑Marke China.
• Schnittverbrauchsmaterial: importiertes BOHLE‑Schneidrad; Arbeitstisch: wasserfestes Brett Planlauf ≤ ±0,20 mm/m; Gestell: Japan KHK.

Technische Daten

• Modell: PEG-7015
• Marke: Perfect Laser
• Herkunft: China
• Maximale Schnittgröße: 7000 x 1300 mm
• Minimale Ladegröße: 1500 x 1300 mm
• Glasstärke: 3–19 mm
• Übertragungsgeschwindigkeit: 0–40 m/min (verstellbar)
• Ladezyklus: 40–60 s (verstellbar)
• Maximale Saugtiefe: 650–700 mm (konfigurationsabhängig)
• Maximale Traglast: 1200 kg
• Anzahl Ladearme (eine Seite): 6
• Saugbecher pro einzelarm: 4
• Installationsstromversorgung: 380V/50Hz (kundenoptionen möglich)
• Installationsleistung / tatsächliche Leistung: 8 kW
• Druckluft: 0,3–0,6 MPa (je nach Konfiguration)
• Vakuumdruck: -70 ~ -90 kPa (einstellbar)
• Geschwindigkeit Schneidbrücke: 0–180 m/min (verstellbar)
• Positioniergenauigkeit Schneidkopf: ≤ ±0,2 mm
• Geradheitsparallelität: ≤ ±0,25 mm/m; diagonale Genauigkeit: ≤ ±0,5 mm/m
• Gesamtgewicht (ca.): 3 T

Verpackung & Lieferung

• Seetaugliche Verpackung.
• Standard-Lieferzeit: 10–15 Arbeitstage (abhängig von Bestellung und Konfiguration).
• Professionelles Verpackungs‑ und Logistikteam; After‑Sales‑Support und technische Hilfe verfügbar.

Hervorhebung
Vollautomatische CNC‑Glasbearbeitungsmaschine — SGS, PEG-7015, Maximalschnitt 7000x1300 mm, ausgelegt für industrielle Fertigungslinien.
