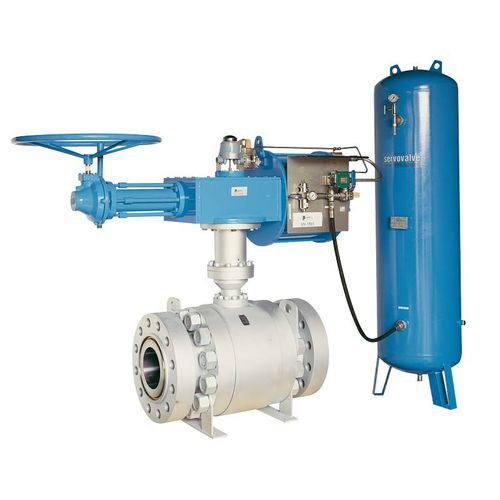

Kugelventil / mit Handrad / double block and bleed / für Wasser
SAT

{{requestButtons}}

Eigenschaften

  • Typ:

    Kugel

  • Betätigung:

    mit Handrad

  • Funktion:

    double block and bleed

  • Medium:

    für Wasser

  • Korpus:

    Edelstahl

  • Weitere Eigenschaften:

    bidirektional, Hochtemperatur

  • Temperatur:

    Min: -50 °C (-58 °F)

    Max: 720 °C (1.328 °F)

  • Druck:

    Min: 10 bar (145 psi)

    Max: 420 bar (6.091,6 psi)

  • DN:

    Min: 1 in

    Max: 24 in

Beschreibung

Kugelventil Trunnion für hohe Temperaturen.

Das Modell SAT ​ist auch mit dem Kugelaufbau Trunnion erhältlich und ist der Bautyp von PENTA, der sich für eine weite Anwendungspalette am besten eignet.

Die Planungs-Philosophie verfolgte als erstes Ziel, die maximale Zuverlässigkeit durch die Schaffung technischer Lösungen zu erreichen, die bis heute auf dem Markt noch keinen Vergleich finden.

Wie die gesamte Penta-Produktion sind die Ventile der Serie SAT konzipiert, um mit Metallsitzen aus PENTAFITE ausgestattet zu werden, wobei die Herstellung von Ventilen mit Metallsitzen OHNE VERLUST für Leistungen bei kontinuierlichen Betriebstemperaturen bis zu 780°C (1436°F) oder Druck bis zu 720 bar ermöglicht wird.

Die elastisch-plastischen Eigenschaften von PENTAFITE und der komplett verbolzte Aufbau ermöglichen leichte Wartungseingriffe, sie benötigen keine Anpassung zwischen Ersatzsitzen und Kugeln.

Außerdem sind Sitze mit Oberflächenbeschichtungen aus harten Materialien erhältlich.

Das Ventil Trunnion für hohe Temperaturen ist bidirektional ​, mit automatischem Ablassen des Überdrucks im Gehäuse und Double Block und Bleed.

Auf Anfrage können die Ventilsitze mit doppeltem Kolbeneffekt oder mit einer Kombination Einfach-und Doppelwirkung realisiert werden.

Schaftdichtungen Live Loaded Design.

Die Schaft kann mit 3 verschiedenen Längen hergestellt werden, damit eine Überhitzung des Manövrierorgans vermieden wird (Stellantrieb oder Untersetzungsgetriebe).
