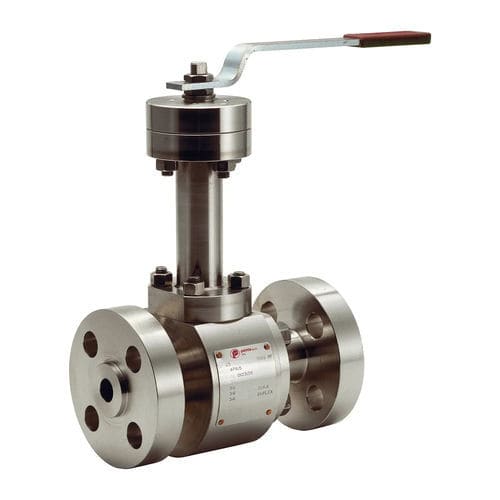

Ventil mit schwimmend gelagerter Kugel SAT3
pneumatischmit HandradHebel

Ventil mit schwimmend gelagerter Kugel
Ventil mit schwimmend gelagerter Kugel
Ventil mit schwimmend gelagerter Kugel
Ventil mit schwimmend gelagerter Kugel
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit schwimmend gelagerter Kugel
Betätigung
Hebel, mit Handrad, pneumatisch
Funktion
Durchsatzkontrolle
Medium
für Säure, für Kraftstoff
Korpus
Flansch, Edelstahl
Anwendung
für Industrieanwendungen, für Industrieanwendungen, für die Erdölindustrie, für die Bergbauindustrie, für Raffinerie, für Schleifmittel
Anzahl Wege
2-Wege
Fluidspezifikationen
für korrosive Fluide, für abrasive Fluide
Weitere Eigenschaften
ANSI, bidirektional, Hochleistung, SIL 3, ATEX, für abrasive Fluide
DN

Max: 6 in

Min: 0,5 in

Druck

Max: 250 bar
(3.625,9 psi)

Min: 10 bar
(145 psi)

Temperatur

Max: 400 °C
(752 °F)

Min: -50 °C
(-58 °F)

Beschreibung

Kugelventil mit Metallsitzen ​für abschleifende Leistungen. Das Modell Sat3 ist eine Weiterentwicklung des Aufbautyps SAT durch die Insertion zweier Ringe (Abstreifer genannt) innerhalb und außerhalb der Sitze. Diese Abstreifer Ringe haben die Aufgabe: Reinigen der Kugeloberfläche während des Manövers; Die Sitze vor dem Abschleifen der soliden Teile, die in der Flüssigkeit enthalten sind, schützen; Das Verkeilen dieser festen Teile zwischen Sitz und Kugel vermeiden, was eine Blockierung des Ventils verursachen würde; Die Menge an Schmutz reduzieren, der sich im Ventilgehäuse ablagern kann. Schaftdichtungen Live Loaded Design. Dieses ​Ventil für abschleifende Leistungen ist konzipiert, um mit Metallsitzen aus PENTAFITE ausgestattet zu werden, wobei die Herstellung von Kugelventilen OHNE VERLUST für Leistungen bei kontinuierlichen Temperaturen bis zu 700°C ermöglicht wird. Die besonderen elastisch-plastischen Eigenschaften des Materials der Sitze PENTAFITE und der vollständig verbolzte Aufbau ermöglichen einfache Wartungseingriffe und benötigen keine Anpassungsarbeiten zwischen Ersatzsitz und Kugel.

Kataloge

SAT3
SAT3
3 Seiten
