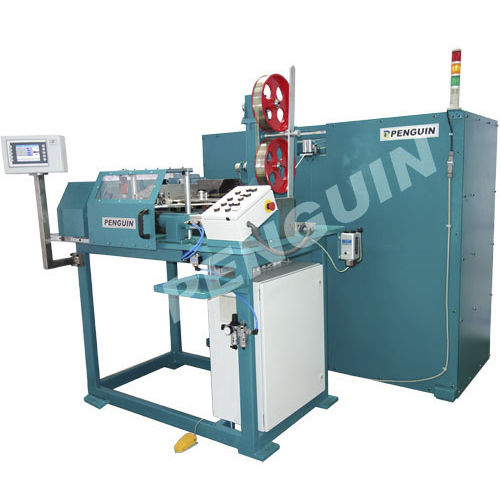

Auf- und Abwickelgerät / für Draht PBW1200C
motorisiertfür Hydraulikanwendungen

Auf- und Abwickelgerät / für Draht
Auf- und Abwickelgerät / für Draht
Auf- und Abwickelgerät / für Draht
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
für Draht
Betätigung
motorisiert
Weitere Eigenschaften
für Hydraulikanwendungen
Rollendurchmesser

175 mm
(6,89 in)

Beschreibung

Der PBW1200 ist ein Präzisionsparallelspuler, der entwickelt wurde, um höchste Qualität bei der Spulenwicklung für den Einsatz in Flechtmaschinen zu gewährleisten. Die Standardmaschine ist mit zwölf Stationen mit konventionellem mechanischem Bremsenablauf ausgestattet. Die Maschine verwendet einen Traversierungsschnabelmechanismus mit Kompensator anstelle der herkömmlichen Traversierungsspulenausführung. Das Drahtband wird um das Präzisionsgalettenrad gewickelt. Dies gewährleistet einheitliche Leitungslängen und liefert Testergebnisse, die konsistent und besser sind als bei herkömmlichen Maschinen. Der Traversierungsschnabel und der Kompensator werden durch Präzisionsgewindetriebe betätigt. Der gesamte Verfahrmechanismus ist geschlossen. Die nahezu sofortige Umkehrung des Schlittens wird durch die Servo-Traversenbaugruppe ermöglicht und durch einen Servomotor angetrieben. Durch diese Anordnung kann die Neigung präzise eingestellt und gehalten werden. Durch diese digital gesteuerte Traverse wird die Unebenheit der Wicklung in der Nähe der Flansche vollständig eliminiert. Der Bediener kann die Verfahr- und Wendepunkte über Drucktasten während der Fahrt einstellen. Sanftes Aufwickeln und präzises Anhalten an den Sollwerten sind durch digitale Antriebe der Spindel und mikroprozessorgesteuerte Längenzähler möglich. Die Maschine ist so konstruiert, dass sie eine vollständige Sicherheit für den Bediener gewährleistet und alle Motoren und Antriebe gekapselt sind. Der Wickelbereich ist durch eine Schiebetür mit Sicherheitsverriegelung geschützt. Die Maschine bietet eine hervorragende Kombination aus höchster Qualität in der Wicklung, Bedienerfreundlichkeit und Flexibilität beim Wickeln verschiedener Spulen.

---
