Flach-Balg

PVCbeschichtetes GewebeMetall

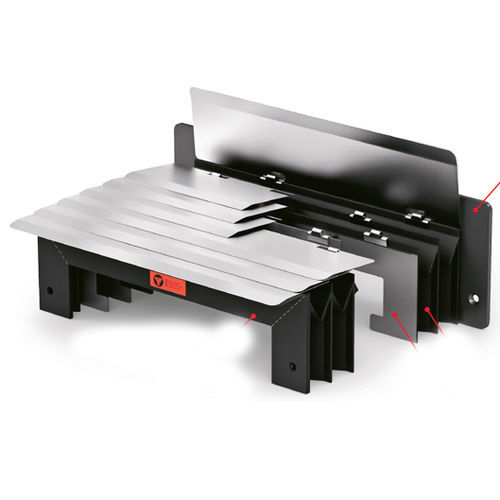

Faltenbälge mit beweglichen Lamellen werden auf allen Werkzeugmaschinenarten eingesetzt, insbesondere in Bearbeitungszentren und spanabhebende Maschinen. Um den Faltenbalg bei starkem Beschuss mit heißen Spänen zu schützen, wird dieser mit Metallelementen, sogenannten „Lamellen“ abgeschirmt. Die Befestigung der beweglichen Lamellen am Faltenbalg erfolgt über Federn in dafür bestimmten Klammern. Diese sorgen dafür, dass die Lamellen mit Vorspannung und eng aufeinander aufliegen um ein Eindringen von Schmutz und Spänen zu verhindern. Gleichzeitig können sie bis zu 90° geöffnet werden um die Befestigung der Endrahmen des Balgs an der Werkzeugmaschine zu erleichtern. Die thermogeschweißten Faltenbälge der Firma P.E.I. setzen sich zusammen aus: ■ Lamellen aus Edelstahl: bilden eine Abschirmung gegen heiße und glühende Späne. ■ Balgdecke (3): wasserfest und beständig gegen Öle, Kühlmittel, Staub und Spänebefall. ■ Führungsrahmen in PVC (4): verleihen dem Faltenbalg die nötige Steifigkeit und werden maßgerecht für das Profil der Führungsbahn des Kunden zugeschnitten. ■ Endrahmen (1 und 2) für eine einfache Befestigung des Faltenbalgs an der Maschine. Arbeitsstellungen für diese Anwendung mit beweglichen Lamellen sind: -Vertikal
