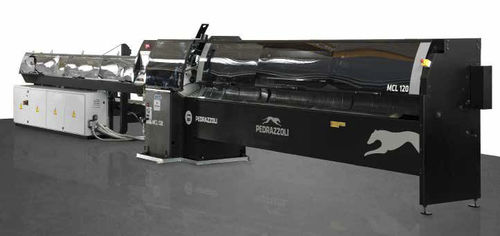

Rundmesser-Schneidanlage MCL 120drehbarfür MetallRohr
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Rundmesser, drehbar
- Bearbeitetes Material
- für Metall
- Bearbeitetes Produkt
- Rohr
- Steuerung
- mit NC-Unterstützung, mit Betriebssoftware, mit Parametriersoftware
- Zusatzfunktion
- Entgrat
- Anwendung
- für Industrieanwendungen, für Luftfahrtanwendungen, für die Automobilindustrie, für die Lebensmittelindustrie
- Aufladen des Werkstücks
- mit automatischem Be- und Entladen
- Phasen
- dreiphasig
- Aufbau
- 7-Achsen
- Weitere Eigenschaften
- vollautomatisch, Hochleistung, für Massenproduktion, programmierbar, hohe Produktivität
- Rohrdurchmesser
Max: 122 mm
(5 in)Min: 12 mm
(0 in)- Schnittgeschwindigkeit
Max: 300 m/min
Min: 35 m/min
- Gesamtlänge
2.500 mm
(98 in)- Höhe
1.800 mm
(71 in)- Gewicht
4.210 kg
(9.281,46 lb)- Belastbarkeit
4 t
(4,4 us ton)
Beschreibung
Übersicht
Die automatische Rohrschneidanlage MCL 120 ist für hochproduktives, vollautomatisches Rohrschneiden ausgelegt. Die IBP PEDRAZZOLI-Technologie ermöglicht kurze Zykluszeiten sowie präzise und wiederholbare Schnitte und bietet Integrationsoptionen für Entgraten, Waschen und Sammeln.
Vorteile
Merkmale
Technische Daten
Abmessungen (L x B x H): 2500 x 11285 x 1800 mm
Gewicht: 4210 kg
Arbeitshöhe: 1040 mm
Schnittkapazität Rundrohre: Min. 12 mm – Max. 122 mm (bis 125 mm auf Anfrage)
Schnittkapazität Vierkantrohre: Min. 12 mm – Max. 95 mm
Schnittkapazität Flachrohre: Min. 15 x 10 mm – Max. 110 x 70 mm
Sägeblattdurchmesser: 140 mm – 370 mm
Drehzahl Sägeblatt (Frequenzumrichter): 35–300 rpm
Max. Beschickungskapazität: 4 t
Rohrbündellänge: 2200–6500 mm
IMS4 & Hinweise
Die IMS4-Steuerung bietet grafische Überwachung und intuitive Touchscreen-Programmierung. Ein Vorführvideo ist verfügbar. Integration mit nachgeschalteten Entgrat-, Wasch- oder Sammelanlagen ist möglich.
Die automatische Rohrschneidanlage MCL 120 ist für hochproduktives, vollautomatisches Rohrschneiden ausgelegt. Die IBP PEDRAZZOLI-Technologie ermöglicht kurze Zykluszeiten sowie präzise und wiederholbare Schnitte und bietet Integrationsoptionen für Entgraten, Waschen und Sammeln.
Vorteile
- Schrägstirnrad-Trennkopf und doppelte Spannzylinder für lange Standzeit der Sägeblätter, Präzision und Rechtwinkligkeit.
- Hohe Leistung bei hochfesten Rohren und bei Rohren mit empfindlicher Oberfläche oder geringer Wandstärke.
- Motorisierter Längenanschlag für automatische Positionierung.
- Optimale Anordnung von Rollen und Spannbacken für sichere Rohrspannung.
- Verfügbare Entladelängen: 3.000 mm oder 4.500 mm (andere Längen auf Anfrage).
- Angetriebener Vorschub und Drehung des Sägeblatts gewährleisten gleichbleibende Schnittqualität beim Ein-, Zwischen- und Auslauf.
- Technologische Datenbank mit Schnittparametern zur Unterstützung des Bedieners.
- Kann mit automatischen Entgrat-, Wasch- und Sammelvorrichtungen integriert werden.
Merkmale
- 7 gesteuerte Achsen für konstante Wiederholgenauigkeit und Präzision.
- Bis zu 3 verschiedene Schnittlängen und 3 Entladepositionen.
- Vollautomatischer Produktionswechsel zur Minimierung der Rüstzeiten.
- Breite Auswahl an Konfigurationen und Zubehör zur Anpassung.
Technische Daten
Abmessungen (L x B x H): 2500 x 11285 x 1800 mm
Gewicht: 4210 kg
Arbeitshöhe: 1040 mm
Schnittkapazität Rundrohre: Min. 12 mm – Max. 122 mm (bis 125 mm auf Anfrage)
Schnittkapazität Vierkantrohre: Min. 12 mm – Max. 95 mm
Schnittkapazität Flachrohre: Min. 15 x 10 mm – Max. 110 x 70 mm
Sägeblattdurchmesser: 140 mm – 370 mm
Drehzahl Sägeblatt (Frequenzumrichter): 35–300 rpm
Max. Beschickungskapazität: 4 t
Rohrbündellänge: 2200–6500 mm
IMS4 & Hinweise
Die IMS4-Steuerung bietet grafische Überwachung und intuitive Touchscreen-Programmierung. Ein Vorführvideo ist verfügbar. Integration mit nachgeschalteten Entgrat-, Wasch- oder Sammelanlagen ist möglich.
VIDEO
Kataloge
General Catalogue
44 Seiten
