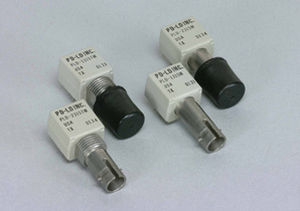

Optischer Koppler

Die PLD-1315 und PLD-231X Reihen sind entworfen, um mit industriekompatiblen Quellen und den Detektoren rueckwaerts kompatibel zu sein, die für Faseranwendungen des einzelnen Modus benutzt werden. Dieser Formfaktor erlaubt Entwerfern, Faserleistung des einzelnen Modus in den Anwendungen anzubieten, die z.Z. kurzwellige (850 Nanometer) Vorrichtungen in den identischen Formfaktorpaketen benutzen. Ein Verbindungsaufsteigen von Vielfachbetriebs zur Faser des einzelnen Modus kann wie, die optischen Bestandteile auf der gedrucktes Leiterplatte auslagernd so leicht erfolgt werden. ÜBERMITTLER Das PDL-1315M/TM wird unter Verwendung eines 1300 Nanometer Randes konstruiert, der LED (ELED) ausstrahlt. Solche ELED verbinden leistungsfähig ihren optischen Ausgang in Glasfaser des einzelnen Modus. Obgleich ein Emitter des einzelnen Modus, das ELED fahrend mit dem gleichen Schaltkreis getan werden kann, der mit Vielfachbetriebs-LED-gegründeten Bestandteilen benutzt wird. Solcher Schaltkreis ist viel einfacher als der, der mit den Laser gegründeten angenommen Emittern verwendet wird, kein optisches Rückgespräch mit einem ELED angefordert wird. EMPFÄNGER Zwei Halbleiter bilden das Herz der HFBR-231XM/TM Empfängerbausteine: eine der 75 um-Durchmesser InGaAs PIN-Fotodiode und ein Silikon gründeten Transportwiderstand Verstärker (TIA). Die pin-Fotodiode wird für hohe Antwort in der 1300 Nanometer Wellenlängeregion optimiert und teamed mit einem lärmarmen TIA. Die optischen Signale werden durch den PIN ermittelt und umgewandelt in eine Analogspannung, die mit einem sehr niedrigen Eingangsgeräusch-Strombeitrag ausgegeben wird. Das TIA ist mit oder ohne einen Stromkreis der automatischen Verstärkungsregelung (AGC) vorhanden, der das Licht auf SpannungsUmrechnungsfaktor verringert, wenn die optische Energie des durchschnittlichen Vorfalls verhältnismäßig hoch ist. Es gibt drei (3) Versionen der vorhandenen Empfänger;
