CNC-Bearbeitungszentrum / 4-5 Achsen Meteor 630horizontalPortalSchwenkbarer Drehtisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 4-5 Achsen
- Spindelausrichtung
- horizontal
- Struktur
- Portal, Schwenkbarer Drehtisch
- Bearbeitetes Material
- für Aluminium
- Spindelnase
- HSK A-63
- Anzahl Werkzeuge
- 27 Werkzeuge, 34 Werkzeuge, 40 Werkzeuge, 52 Werkzeuge
- Anwendungsbereich
- für die Automobilindustrie
- Weitere Eigenschaften
- Fräser, Hochgeschwindigkeit, Hochleistung, Hochpräzision, CE, Gewindeschneid, mit automatischem Be- und Entladen, mit Palettenwechsler, für Produktion, mit Linearmotor
- X-Hub
Max: 630 mm
(25 in)Min: 0 mm
(0 in)- Y-Hub
Max: 630 mm
(25 in)Min: 0 mm
(0 in)- Z-Hub
Max: 630 mm
(25 in)Min: 0 mm
(0 in)- Rotationsgeschwindigkeit
Max: 18.000 rpm
(113.097 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Leistung
30 kW, 50 kW
(40,79 hp, 67,98 hp)- Maximalhöhe des Werkstücks
960 mm
(38 in)- Vorrückgeschwindigkeit X-Achse
80.000 mm/min
(52 in/s)- Vorrückgeschwindigkeit Y-Achse
90.000 mm/min
(59 in/s)- Maximale Tischlast
250 kg, 500 kg
(551 lb, 1.102 lb)- Werkzeuggewicht (max.)
8 kg, 16 kg
(17,6 lb, 35,3 lb)- Positioniergenauigkeit
0,006 mm
(0 in)- Wiederholbarkeit
0,02 mm
(0,001 in)- Werkzeugwechselzeit
3,3 s
- Gesamtgewicht
20.015 kg
(44.125,52 lb)- Gesamtlänge
4.195 mm
(165,2 in)- Gesamtbreite
2.390 mm
(94,1 in)- Gesamthöhe
3.419 mm
(134,6 in)
Beschreibung

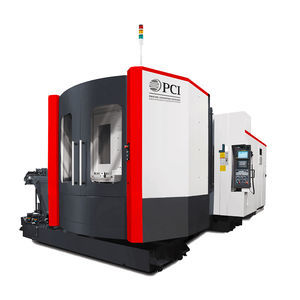

Horizontales Bearbeitungszentrum - METEOR 630
Die Meteor 630 wurde für das neue Programm 2017 in zwei verschiedenen Lösungen entwickelt: palettierte und nicht-palettierte Versionen.
★ Haupteigenschaften
♦ 4 oder 5 Achsen
♦ Entwickelt für die Aluminiumbearbeitung
♦ Hochgeschwindigkeitsspindel
★ Technische Daten
♦ Beladeverfahren : Portal | Palettierer
♦ X,Y,Z-Verfahrwege : 630/630/630 mm
♦ X,Y,Z Eilganggeschwindigkeiten : 90/80/80 m/min
♦ Maximale Spindeldrehzahl : 0-18 000 U/min
♦ Digitale Steuerungen : Fanuc 31i-B oder Siemens Sinumerik 840 D SL (Option)
---
VIDEO
Kataloge
Meteor 630
2 Seiten
PCI company
5 Seiten
