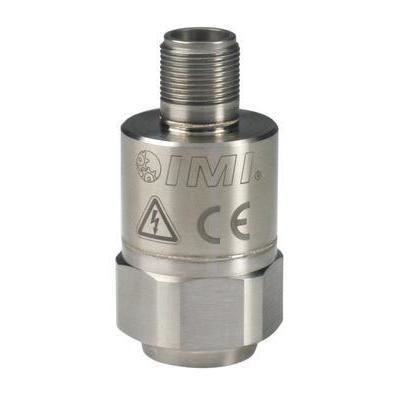

Elektronischer Vibrationsschalter 686C01

programmierbar

Produktübersicht
Der 686C01 Smart Vibration Switch ist ein per USB programmierbarer elektronischer Vibrationsschalter mit einstellbarem Alarmschwellenwert, Verzögerungen sowie Relais- oder MOSFET-Ausgängen. Er dient als elektronische Alternative zu mechanischen Vibrationsschaltern für industrielle Zustandsüberwachung und Schutzanwendungen. Das Gerät verfügt über ein piezoelektrisches Sensorelement und ein verschweißtes hermetisches Edelstahlgehäuse (IP68).

Hauptmerkmale

• USB‑programmierbar (siehe Konfigurationsblatt für genaue Einstellungen)
• Alarmschwellenbereich: 0,25 bis 5 in/sec pk (4,5 bis 90 mm/s rms)
• Frequenzbereich: 2 bis 1000 Hz
• Relaisausgang: SPST, Form A oder B MOSFET; rastend oder nicht‑rastend; Schließer/Öffner wählbar
• Versorgung: 24 bis 240 V DC/AC 50/60 Hz
• Elektrischer Anschluss: 2‑Pin MIL‑C‑5015, Top‑Exit
• Interner Sensor: piezoelektrischer Beschleunigungssensor
• Gehäuse: verschweißt hermetisch, Edelstahl, IP68

Spezifikationshinweise
[1] USB‑programmierbar – siehe mitgeliefertes Konfigurationsblatt für exakte Einstellungen.
[2] Siehe PCB Declaration of Conformance PS096 für Details.

Leistung

• Alarmschwelle (±10 %): 0,25 bis 5 in/sec pk (4,5 bis 90 mm/s rms) [1]
• Frequenzbereich (±3 dB): 120 bis 60 kcpm (2 bis 1000 Hz)
• Hysterese (% der Alarmschwelle): 3 %, 6 % oder 10 % [1]
• Restvibrationsniveau: abhängig oder unabhängig; 1 bis 40 % der Alarmschwelle [1]
• MAVT (setzt Alarmschwelle auf 2× der gemessenen Vibration): aktiviert oder deaktiviert [1]
• Transversalempfindlichkeit: <7 %
• Einschaltverzögerung: 3 oder 20 s; Startverzögerung: 1–60 s oder 1–30 min; Betriebsverzögerung: 1–60 s [1]
• Relaisoptionen: SPST, Form A oder B MOSFET; rastend/nicht rastend; Schließer/Öffner

Umwelt

• Betriebstemperatur: -40 bis 185 °F (-40 bis 85 °C)
• Lagertemperatur: -40 bis 257 °F (-40 bis 125 °C)
• Überlastgrenze (Stoß): 5000 g pk (49.050 m/s² pk)
• Gehäusebewertung: IP68

Elektrisch

• Versorgung erforderlich: 24 bis 240 V DC/AC 50/60 Hz
• Strombelastbarkeit (Relais geschlossen): 500 mA
• Leckstrom (Relais offen): ≤1 mA
• Elektrische Isolierung (Gehäuse): >100.000.000 Ohm
• Elektrischer Anschluss: 2‑Pin MIL‑C‑5015 (Top‑Exit)

Mechanisch

• Größe – Sechskant: 1,25 in
• Höhe: 2,6 in (66 mm)
• Gewicht: 5,2 oz (148 g)
• Montagedrehmoment: 3 bis 5 ft‑lb (4 bis 7 Nm)
• Montagegewinde: 1/4‑28 Innengewinde
• Sensorelement: piezoelektrischer Beschleunigungssensor
• Gehäusematerial: Edelstahl; verschweißt hermetische Abdichtung

Lieferzubehör

• 081A41: Montagebolzen, 1/4‑28 x 0.563 in Edelstahlschraube mit Innensechskant und Messingspitze (Menge: 1)
• M081A61: Montagebolzen, 1/4‑28 zu M6x1 x 9.65 mm, BeCu mit Schulter (Menge: 1)

Optionale Versionen

• (M) Metrische Montage

Hinweise
* Alle Angaben gelten bei Raumtemperatur, sofern nicht anders angegeben.
