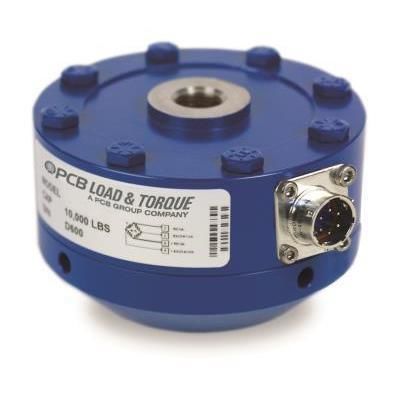

Wägezelle / Zug- und Druckkraft 1204-12A/084A101

Pancake-TypeinachsigDehnungsmessstreifen

Produktübersicht
Flachbau-Lastzelle, Nennkapazität 25.000 lbf (111 kN), 50% Überlastschutz, Nennausgang 4,0 mV/V, Montagegewinde 1 1/4-12 UNF, elektrischer Stecker PT02E-10-6P. Modell 1204-12A/084A101. Gehäuse aus lackiertem Stahl, Messglied: Dehnungsmessstreifen.

Merkmale / Hauptpunkte

• Messbereich: 25 klbf (111 kN)
• Flaches Profil für kompakte Einbauten
• 50% Überlastschutz
• Nennausgang: 4,0 mV/V (±10 %)
• Montagegewinde: 1 1/4-12 UNF
• Elektrischer Stecker: PT02E-10-6P

Verfügbarkeit
Einheiten auf Lager: weitere auf dem Weg
Lieferzeiten: Lieferzeit für 1-2 Einheiten: ca. 3 Wochen

Spezifikationshinweise
[1] Nominal. [2] FS - Full Scale. [3] RO - Rated Output. [4] Kalibriert in Zug und Druck. [5] Leistungsdaten garantiert mit werkseitig installiertem optionalen Tension Base 084A101. [6] Einzeln angewendet, d. h. keine sonstigen Lasten. [7] Über den kompensierten Betriebstemperaturbereich. [8] Kalibriert bei 10 VDC, verwendbar 5 bis 20 VDC oder VAC RMS. [9] Siehe Outline Drawing 49932 für vollständige Maße.

Ausgewählte Spezifikationen
Messbereich: 25 klbf = 111 kN [2] [4]
Sensitivität (±10 % RO): 4,0 mV/V
Nichtlinearität: ≤0,05 % FS
Hysterese: ≤0,06 % FS
Nicht-Wiederholbarkeit: ≤0,01 % RO
Kriechen (20 Minuten): 0,025 %
Statischer Fehlerbereich: ≤0,05 % FS
Eccentric Load Sensitivity: 0,25 %/in (0,25 %/25,4 mm)
Resonanzfrequenz: 12 kHz
Seitliche Lastempfindlichkeit: 0,25 %/in (0,25 %/25,4 mm)
Überlastgrenze: 37,5 klbf = 167 kN
Lastgrenze (Seitenkraft FX oder FY): 10 klbf = 44 kN
Lastgrenze (Biegemoment MX oder MY): 10 klbf-in = 1130 Nm
Lastgrenze (Axialmoment MZ): 10 klbf-in = 1130 Nm
Temperaturbereich (Betrieb): -65 bis +200 °F = -54 bis +93 °C
Temperaturbereich (kompensiert): +15 bis +115 °F = -9 bis +46 °C
Temperatureffekt auf Ausgang (max): ±0,0008 %Reading/°F = ±0,0018 %Reading/°C
Temperatureffekt auf Nullpunkt (max): ±0,0008 %FS/°F = ±0,0018 %FS/°C
Brückenwiderstand: 350 Ohm
Empfohlene Versorgungsspannung: 10 VDC (verwendbar 5 bis 20 VDC oder VAC RMS)
Isolationswiderstand: >5K GOhm
Nullausgleich: ±1 %RO / ±1 %FS
Ausgangspolarität: +Tension
Abmessungen - Durchmesser: 6,06 in (153,9 mm)
Abmessungen - Höhe: 3,50 in (88,9 mm)
Gewicht: 21 lb (9,53 kg)
Montagegewinde: 1 1/4 - 12 UNF-3B (kein metrisches Äquivalent)
Gehäusematerial: lackierter Stahl
Messglied: Dehnungsmessstreifen
Montagedrehmoment: 1400 lbf-in (158 Nm)
Durchbiegung bei voller Kapazität: 0,002 in (0,05 mm)
Elektrischer Stecker: PT02E-10-6P

Zubehör

• 084A101 - Tension Load Base mit 1 1/4-12
• 084A56 - Gewindevorspanner 1 1/4-12
• 084A90 - Steckerschutz, 1200 & 1400 Serien
• 181-012A - Kupplungsstecker, 6-polig (F) mit Zugentlastung für Sensoren mit PT06A-10-6S (SR)
• 8311-01-10A - 4-adriges Kabel PT06A-10-6S zu Pigtails, 10 ft

Technische Merkmale

• Marke: PCB Piezotronics
• Modell: 1204-12A/084A101
• Messbereich: 25 klbf (111 kN)
• Sensitivität (RO): 4,0 mV/V
• Nichtlinearität: ≤0,05 % FS
• Hysterese: ≤0,06 % FS
• Brückenwiderstand: 350 Ohm
• Empfohlene Versorgung: 10 VDC (verwendbar 5 bis 20 VDC oder VAC RMS)
• Betriebstemperaturbereich: -54 bis +93 °C
• Gehäusematerial: lackierter Stahl
• Elektrischer Stecker: PT02E-10-6P
• Gewicht: 9,53 kg
