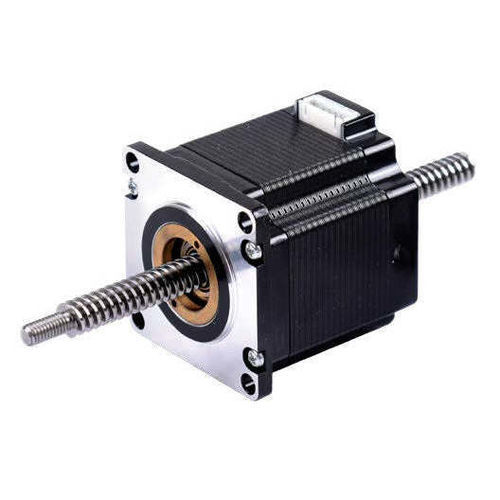

Elektrischer Antrieb LN Series

linearGleitspindelkompakt

Produktübersicht
Die LN-Serie nicht-kaptiver Spindel-Linearaktuatoren integriert den Motor mit der Mutter, sodass die Spindel vollständig durch den Motor geführt wird und sich bei axialer Translation dreht. Diese Bauweise unterstützt praktisch jede Spindellänge und erlaubt, die Spindel vollständig vom Motor abzuschrauben, um Montage und Wartung zu vereinfachen. Die Standardmutter ist direkt in den Rotor eingespritzt, um den Durchmesser zu minimieren und gleichzeitig zuverlässige, kosteneffiziente Leistung für kompakte industrielle Anordnungen zu gewährleisten.

Wesentliche Merkmale

• Nicht-kaptive Bauweise: die Spindel verläuft vollständig durch den Motor und dreht sich während der axialen Bewegung.
• Motor mit integrierter Mutter; Standardmutter in den Rotor eingespritzt zur Verringerung des Platzbedarfs.
• Spindel lässt sich komplett vom Motor abschrauben für einfachere Integration, Installation und Wartung.
• Ausgelegt für kompakte, platzbegrenzte Anwendungen und flexible mechanische Layouts.

Verfügbare Größen und Gewindeoptionen

• Rahmengrößen: NEMA 08, NEMA 11, NEMA 14, NEMA 17 und NEMA 23.
• Metrische Spindeldurchmesser: 3,5 mm, 6 mm, 6,5 mm, 8 mm und 10 mm.
• Imperiale Spindeldurchmesser: 0,138 in, 0,188 in, 0,218 in, 0,25 in, 0,375 in und 0,382 in.

Typische Vorteile

• Kompaktes Gehäuse dank eingespritzter Mutter und motorintegriertem Design.
• Kosteneffiziente und zuverlässige Leistung durch standardisiertes Muttern-Design.
• Flexible Installation: unterstützt nahezu jede Spindellänge und vereinfacht die mechanische Integration.

Technische Daten

• Aktuatortyp: nicht-kaptiver Spindel-Linearaktuator (LN Series).
• Mutter: Standard-Spindelmutter eingespritzt in den Rotor.
• Motorrahmengrößen: NEMA 08, 11, 14, 17, 23.
• Metrische Durchmesser unterstützt: 3,5; 6; 6,5; 8; 10 mm.
• Imperiale Durchmesser unterstützt: 0,138; 0,188; 0,218; 0,25; 0,375; 0,382 in.
• Spindellänge: unterstützt praktisch jede Länge; Spindel verläuft vollständig durch den Motor.
• Konstruktionszweck: kompakte, platzbegrenzte Anwendungen; einfache Installation und Wartung.
