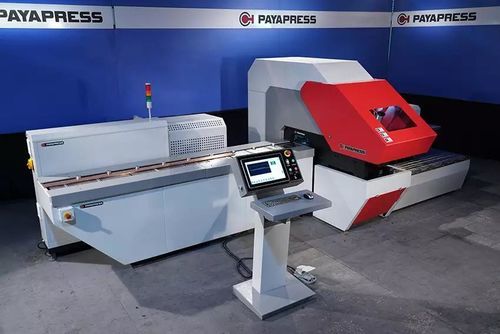

Stromschienen-Bearbeitungszentrum / CNC HBC-CP.CNC200

SchneidStanzenstationär

Überblick
Die HBC-CP.CNC200 ist eine CNC-Maschine für Sammelschienen, die Stanzen und Scheren auf einer programmierbaren Plattform vereint. Sie verarbeitet Kupfer- und Aluminium-Sammelschienen für Niederspannungs‑Schaltanlagen und Verteilerschränke mit einer maximalen Querschnittsgröße bis 200 × 20 mm (in einigen Unterlagen wird 200 × 15 mm genannt). Industrie 4.0-fähig für Linienintegration.

Hauptmerkmale

• Kombinierte Stanz‑ und Schneid-/Schervorgänge aus einer Einrichtung zur Reduzierung von Handhabung und Nachspannen
• Automatisierter CNC-Anschlag für präzise, wiederholbare Positionierung von Schnitten und Löchern
• Werkzeugträger mit 7 Stationen (6 Stanzwerkzeuge + 1 Schneidwerkzeug)
• Unterstützt Ø28 mm Stanzmatrizen und verschiedene Lochdurchmesser

Funktion und Bedienablauf
Die bodenstehende Einheit führt den kompletten Scher‑ und Stanzzyklus aus. Ein Bediener lädt die Schiene, der CNC-Anschlag positioniert jede Operation und die Maschine führt Stanzen und Schneiden gemäß Programmsequenz aus. Programme und Chargen können gespeichert und wieder aufgerufen werden, um Wiederholgenauigkeit zu sichern und Rüstzeiten zu verkürzen.

Bedienung und Sicherheit

• Bedienkonsole für Programmeingabe und Visualisierung
• Hauptschalter und Not-Halt für die Bedienersicherheit
• Stanz- und Schneidstationen entsprechend angegebenener Kapazität
• Hydraulischer und elektrischer Schutz für zuverlässigen Betrieb

Vorteile für die Produktion

• Weniger Platzbedarf und geringere Handhabung gegenüber separaten Stanz‑ und Schneidstationen
• Entfall von Nachspannvorgängen und manuellen Übergaben zwischen Maschinen
• Reduzierter Ausschuss durch CNC-gesteuerte Positionierung und reproduzierbare Zyklen
• Eine Maschine für Kupfer und Aluminium reduziert Investitionskosten

Technische Daten

• Modell: HBC-CP.CNC200
• Funktionen: Schneiden + Stanzen (kombiniert)
• Max. Kapazität: 200 × 20 mm (in einigen Unterlagen auch 200 × 15 mm)
• Max. Matrizen-/Lochdurchmesser: Ø28 mm
• Materialkompatibilität: Kupfer & Aluminium
• Positionierung (Anschlag): CNC-gesteuert
• Nennspannung: 380 V AC
• Gesamtleistung: 17 kW
• Frequenz: 50 Hz
• Betriebsdruck: 200 bar
• Hydraulikölvolumen: 290 L
• Maschinengewicht: 5.400 kg
• Benötigte Bediener: 1 (2 für parallelen Betrieb)
• Industrie 4.0-fähig: Ja
• Montageart: Bodenständiger Unterbau
• Abmessungen (L×B×H): 537 × 240 × 188 cm
