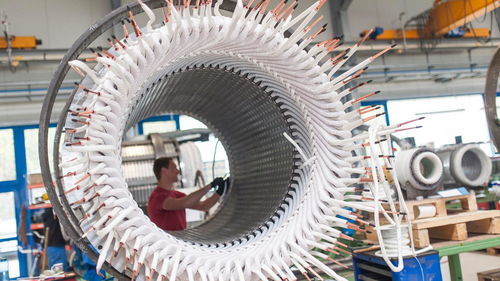

Stator für elektrischen Synchronmotor mit Dauermagnet

für Synchronmotormaßgefertigt

STÄNDERWICKLUNGEN Wir bieten verschiedene Ständerwicklungen für Ihre Generatoren und Elektromotoren an. Drehstrom-Runddrahtwicklung • in Einschicht-, Zweischicht- oder Sonderausführung • modernste Fertigungstechnologien, z. B.: Wickelautomaten, Einziehtechnik, Nutenfalzmaschinen und Schweißtechnik • auch Handwicklungen möglich • Isolationsverfahren: Resin-Rich-System, VPI-Polyester, VPI-Epoxid Technische Daten: • mittlere Windungslänge bis 3,5 m • bis BG 800 maximales Gewicht 8 t • Handwicklungen von BG 150-800 • Einziehen der Wicklungen für BG 132-450 (für Serien) • Hochtemperaturwicklungen für kurzzeitige Übertemperaturen (400°C/2 h; 600°C/ 1 h) • Runddraht-Schleifringläufer bis 6 t • Runddraht-Polradwicklungen • HS-Runddrahtwicklungen bis 6,6 kV • umrichterfeste Wicklungen • Litzenwicklung weitere Wicklungsarten, sowie größere Abmessungen und Gewichte auf Anfrage möglich Drehstrom-Formspulenwicklungen • kleinere Abmessungen hauptsächlich für Traktionsmaschinen • Abmessungen bis zu einer Fischlänge von 5,6 m möglich • Isolationsverfahren: Resin-Rich-System, VPI-Polyester, VPI-Epoxid Technische Daten Formspulen allgemein • Statorinnendurchmesser ab 300 mm • Spreizwinkel: 0 bis 140° • 120 bis 1.200 mm Sehne (unter 200 mm Handbandage) • Länge gerader Kernteil: 280 bis 3.500 mm • Querschnitt gerader Kernteil: 5 x 15 mm bis 25 x 70 mm (jedoch maximal 1.400 mm) Klärung der Realisierbarkeit von abweichenden Maßen auf Anfrage
