5-Achs-Bearbeitungszentrum SHARK

universellfür Stahlfür Aluminium

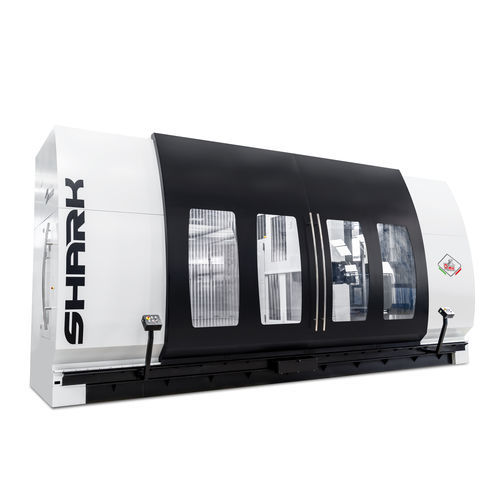

Beschreibung
SHARK ONE ist ein kompaktes Bearbeitungszentrum mit verfahrbarem Ständer und Box-in-Box-Konstruktion. Als kompaktere Layout-Variante der SHARK-Baureihe verfügt es über einen verfahrbaren Ständer und einen festen Tisch. Der Box-in-Box-Aufbau gewährleistet Steifigkeit und geometrische Genauigkeit auch bei komplexen Bauteilen und Bearbeitungen bis zu 5 Achsen. Die vertikalen und transversalen Achsen sind mit präzisen Kugelgewindespindeln ausgestattet. Die Längsachse wird durch Kugelgewindetriebe oder durch einen doppelten motor-Getriebe-Verbund mit Wasserkühlung angetrieben. Ständer, Schlitten und Großschlitten sind großzügig dimensioniert und genietst, die Strukturen sind symmetrisch ausgeführt, um ein konstantes Verhalten unabhängig von Temperaturänderungen und Bearbeitungsbelastungen zu gewährleisten. Die Werkstückauflage ist vollständig anpassbar.

Betriebliche Merkmale und Vorteile
Entwickelt für Betriebe, die Zuverlässigkeit und Flexibilität auf begrenztem Produktionsraum suchen. SHARK ONE ist mit verschiedenen Kopf- und Zubehörtypen konfigurierbar und eignet sich für allgemeine Zerspanung, Formenbau und industrielle Komponenten. Die Möglichkeit der Integration von Rundtischen und der Konfiguration mehrerer Arbeitszonen macht das Modell geeignet für die optimierte Bearbeitung variabler Losgrößen.

Anwendungen

• Automobilindustrie
• Allgemeiner Maschinenbau

Dokumentation
Broschüre verfügbar (siehe Dokumentationsbereich auf der Produktseite).

Hersteller
Omv

Merkmale / Technische Daten

• Maschinentyp: kompaktes Bearbeitungszentrum mit verfahrbarem Ständer, Box-in-Box-Aufbau
• Layout: verfahrbarer Ständer mit festem Tisch
• Vertikale und transversale Achsen: Präzisions-Kugelgewindetriebe
• Längsachse: Präzisions-Kugelgewindetriebe oder doppelter Motor-Getriebe-Verbund mit Wasserkühlung
• Ständer/Schlitten/Großschlitten: großzügig dimensionierte und genietete Elemente, symmetrische Strukturen für thermische und mechanische Stabilität
• Werkstückauflage: vollständig anpassbar
• Längsverfahrweg: 2.500 ÷ 6.000 mm
• Querfahrweg: 1.050 mm
• Höhenfahrweg: 1.200 mm
• Vorschübe: 0 ÷ 40.000 mm/min (Wert auf der Seite angegeben)
• Spindel (Beispielkonfigurationen): bis zu 50 kW • 400 Nm • 22.000 rpm
• Spindelbereich / Beispiele: Leistungen und Drehmomente bis zu 63 kW, Drehmomente bis 400 Nm und Drehzahlen bis 22.000 rpm (verschiedene Kopfkonfigurationen)
• Verfügbare Spindelkonen: HSK-63A • ISO40 • HSK-100A • ISO50
• Verfügbare Multitasking-Köpfe: TMT (universeller Torque-Kopf), TUBE (zweirotativer Kopf mit Motor-Spindel), TWE, TET (kontinuierlich positionierbarer universeller Kopf mit Motor-Spindel), TVE (vertikaler Kopf mit Motor-Spindel) — Beispielkonfigurationen zeigen Werte wie: Drehmoment bis 400 Nm, beispielhafte Leistung bis 30 kW, Drehzahlen bis 7.000 rpm; andere Konfigurationen: 190 Nm / 47 kW / 18.000 rpm; 280 Nm / 63 kW / 10.000 rpm; 280 Nm / 50 kW / 18.000 rpm (Werte gemäß Kopfdokumentation)
• Konfigurierbarkeit: mehrere Köpfe, Rundtische, mehrere Arbeitszonen zur Optimierung variabler Losgrößen
