Volumetrischer Durchflussregler FFR series

für KühlfluidePräzision

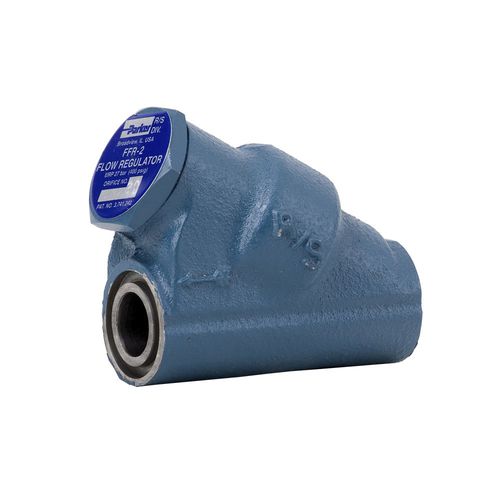

Der feste Durchflussregler FFR-2 ist ein wirtschaftliches Mittel zur Aufrechterhaltung eines konstanten Durchflusses durch die Auswahl einer vordefinierten Düsengröße. Der FFR-2 ist ein präzisionsgefertigter, hochbelastbarer Durchflussregler, der als Durchflussregler für Flüssigkeitsumlaufsysteme verwendet wird. Der Regler stellt eine konstante Durchflussmenge her und hält sie aufrecht, die nur durch die gewählte Düsengröße bestimmt wird und unabhängig vom anfänglichen Druckabfall oder Änderungen des Eingangs- oder Ausgangsdrucks ist. Durch die richtige Wahl der Düse kann ein geeigneter Festdurchflussregler gewählt werden, um einen konstanten Flüssigkeitsdurchfluss auf einem von neun verschiedenen Niveaus zu halten. Zur Auswahl der richtigen Düse multiplizieren Sie die Verdampferlast mit der gewünschten Rezirkulationsrate und wählen die Düse, deren Nennwert dem berechneten Wert am nächsten kommt. Die Wahl einer Düse mit einem niedrigeren Wert verringert die Umwälzleistung, eine Düse mit einem höheren Wert erhöht sie. Zwei oder mehr FFR-2-Regler können parallel installiert werden, um eine höhere Leistung zu erzielen als mit einem Regler möglich ist. Magnetventile, Handventile oder Schmutzfänger, die den FFR-2 Reglern vorgeschaltet sind, müssen so bemessen sein, dass sie einen geringen Druckabfall aufweisen, der kein Abblitzen verursacht. Die FFR-Regler müssen am Einlass 100 % unterkühltes, flüssiges Kältemittel ohne Flash-Gas enthalten, um eine ordnungsgemäße Regelung des Flüssigkeitsdurchflusses zu gewährleisten. Märkte: - Gewerbliche Kältetechnik Merkmale und Vorteile: - Eliminiert den Systemabgleich - Überwindet Durchflussschwankungen - Kompakt - Widerstandsfähig - Einfach: Ein bewegliches Teil - Neun Kapazitäten - In Linie reinigbar - Geflanschte Enden - U.S. Pat. Nr. 3,741,242 Anwendung: - Für Flüssigkeitsrezirkulationssysteme (Flüssigkeitsüberlauf)
