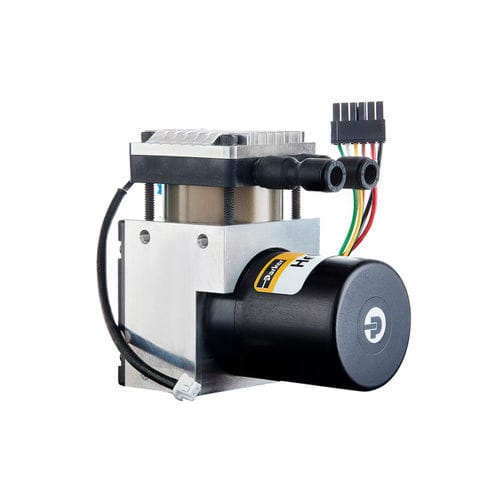

Vibrationspumpe Helix

für GasLuftmit bürstenlosem Gleichstrommotor

Kurzbeschreibung
Helix Miniatur-Kolbenpumpe mit kippendem Kolben, Ein-Kopf-Ausführung für Gas- und Luftförderrung. Liefert bis zu 5 L/min Freifluss und unterstützt Drücke bis zu 100 PSIg (6,9 bar). Entwickelt für pneumatische Betätigung und mikrofluidische Systeme.

Übersicht
Die Helix Miniatur-Kolbenpumpe nutzt einen kippenden Kolben in einem kompakten Ein-Kopf-Design. Sie verfügt über einen bürstenlosen Gleichstrommotor (Brushless DC) für zuverlässigen Betrieb, niedrige Geräuschentwicklung (~45 dBA) und ein leichtes PPS-Gehäuse für platzkritische Präzisions-Fluidik-Anwendungen.

Hauptmerkmale

• Technologie: kippender Kolben
• Fluidtyp: Luft, Gas
• Konfiguration: Ein-Kopf
• Durchfluss: 5 L/min (Freifluss)
• Druckfähigkeit: bis zu 100 PSIg (6,9 bar) Spitze; Betrieb 90 psi (6,2 bar)
• Motor: Brushless DC
• Niedriger Schallpegel: ~45 dBA
• Materialien: Gehäuse PPS; benetzte Teile Edelstahl 316, Al, FKM, EPDM, PTFE, PPS
• Kompakte Bauform und geringes Gewicht (576 g)

Typische Anwendungen

• Air-over-liquid Steuerung
• Pneumatische Betätigung
• Mikrofluidische Chips und Analysesysteme
• Point-of-care und tragbare Diagnosegeräte

Technische Daten

• Durchfluss: 5 L/min
• Betriebsdruck: 90 psi (6,2 bar)
• Maximaler Dauerbetriebsdruck: 60 psi (4,1 bar)
• Spitzendruck (angegeben): bis zu 100 PSIg (6,9 bar)
• Vakuumbewertung: 0 psi (0 mm-Hg)
• Max. Dauer-Vakuum: 0 psi (0 mm-Hg)
• Hubraum: 0,5 in³
• Gewicht: 576 g
• Abmessungen (L x B x H): 3,44 in (87,3 mm) x 1,93 in (49 mm) x 3,32 in (84,3 mm)
• Motortyp: Brushless DC
• Gehäusematerial: PPS
• Benetzte Materialien: Edelstahl 316, Al, FKM, EPDM, PTFE, PPS
• Schallpegel: 45 dBA
• Betriebstemperatur: 5 bis 45 °C
• Betriebslebensdauer: anwendungsspezifisch
