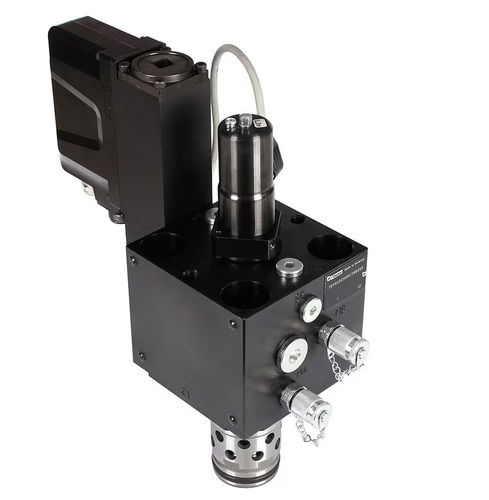

Patronenventil TDP0 series

hydraulischSteuerungsteuerbar

Die vorgesteuerten 2-Wege-Hochgeschwindigkeitsventile der Serie TDP ermöglichen eine präzise Steuerung von hohen Durchflüssen bei maximaler Dynamik. Typische Anwendungen für diese Proportional-Drosselventile mit Einsteckpatrone sind Druckguss, Spritzguss und Hydraulikpressen. Die 2-Wege-Hochleistungsventile der Serie TDP von Parker eignen sich besonders für anspruchsvolle geregelte und geschlossene Kreislaufanwendungen, bei denen hohe Durchflüsse mit höchster Dynamik präzise geregelt werden müssen. Die Proportional-Drosselventile sind zweistufig aufgebaut und bestehen aus einem DFplus-Vorsteuerventil und einer Hauptstufe mit Kegel und LVDT. Mit dem DFplus-Vorsteuerventil erreicht das TDP extrem schnelle Reaktionszeiten: von 10,5 ms (NG25) bis zu 28 ms (NG100) mit einer Genauigkeit von <0,1 % des Nenndurchflusses. Das Vorsteuerventil steuert aktiv den Ventilkegel - unabhängig von den Druckverhältnissen in den Hauptanschlüssen. Die integrierte Elektronik im Vorsteuerventil des TDP verfügt über zwei Regelkreise für den Hauptkegel und den Steuerkolben. Märkte: - Industriell - Formenbau Merkmale/Vorteile: - Hohe Präzision - für qualitativ hochwertige Produkte, minimale Ausschussrate und lange Maschinenlebensdauer - Extrem schnelle Sprungantwort - verkürzt die Materialverarbeitung und damit die Zykluszeiten - Kurze Lieferzeiten - keine Lagerhaltung notwendig - Aktiv vorgesteuertes 2-Wege-Hochgeschwindigkeitsventil - Kavität und Einbaumuster nach ISO 7368 - Durchflussrichtung B nach A und A nach B - Vollständig montierte und angepasste Einheit mit integrierter Elektronik - Ausfallsichere Stellung bei Ausfall der elektrischen und/oder hydraulischen Energie - Um die geschlossene Stellung zu gewährleisten, ist ein Steuerdruck erforderlich. - 8 Größen NG25 bis NG100 Anwendungen: - Druckguss - Allgemeine Pressen - Spritzgießen
