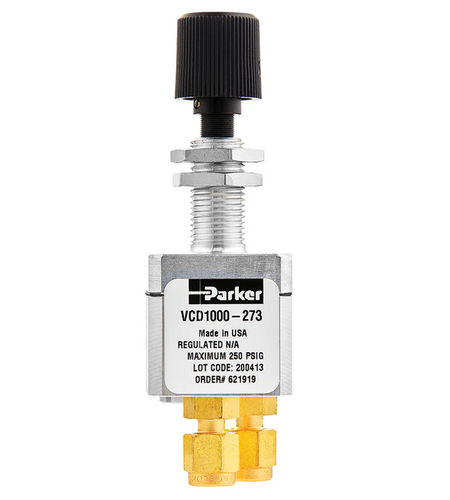

Membran-Durchflussregler VCD 1000

Differenzdruckfür Gasfür Chemikalien

Der Porter-Durchflussregler Modell VCD 1000 ist präzisionsgefertigt, um niedrige Gasströme mit konstanten Massendurchflussraten unabhängig von Änderungen des Drucks in der Anlage zu regeln. Der Porter-Durchflussregler Modell VCD 1000 ist ein Präzisionsgerät zur Regelung niedriger Gasdurchflüsse bei konstanten Massendurchflussraten, unabhängig von Änderungen des Drucks in der Anlage. Der VCD 1000 hält eine voreingestellte Druckdifferenz über ein laminares Strömungselement aufrecht. Durch Drehen der fein abgestuften Einstellspindel wird die Kraft auf eine interne Membrane verändert, wodurch sich der Differenzdruck über dem Laminar-Flow-Element und damit die Durchflussmenge ändert. Diese Konstruktion führt zu einer extrem linearen Durchflussleistung im Verhältnis zur Spindeldrehung und eliminiert praktisch die Sägeverzahnung, die bei ventilbasierten Reglern auftritt. Die laminaren Durchflusselemente sind mit Durchflussraten von 5 sccm bis zu 1500 sccm (He @ 70°F und 50 PSIG) erhältlich. Märkte: - Allgemeiner Zweck Merkmale/Vorteile: - Delrin®-Einstellspindel mit 56er-Gewinde - Das Verhältnis von Umdrehungen zu Durchfluss ist linear - Blasendichtes Absperren - Voller Durchfluss von 5 SCCM bis zu 1500 SCCM (He @ 70°F und 50 PSIG) - Inklusive austauschbarem Einlassfilter - Standardkonfiguration für die Schalttafelmontage Anwendungen: - Präzise Durchflussregelung für niedrige Gase - Linearer Durchfluss - Anzeige des Gasflusses - Durchflussmessung von Gasen - Versorgungseinrichtungen - Gasversorgung - Sauerstoff-Belüftung
