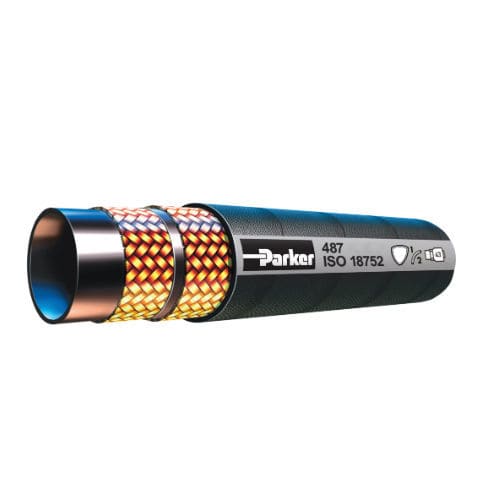

Hydraulikschlauch 487 series

für Mineralölfür ÖlStahl

Übersicht
Parker GlobalCore 487 ist ein Hydraulikschlauch, ausgelegt für Anwendungen mit konstantem Betriebsdruck bis 4000 psi (28 MPa). Die Konstruktion ermöglicht geringe Biegekräfte und eine breite Größenauswahl (-4 bis -32) mit verschiedenen Manteloptionen (Standard, ToughCover, SuperTough, Critical Protection) zur Anpassung an Einsatzbedingungen und OEM-Anforderungen.

Hauptmerkmale

• Konstanter Betriebsdruck: 4000 psi (28 MPa)
• Geringe Kraft zum Biegen für bessere Handhabung
• Verstärkungsoptionen: 2 Geflechte aus Stahldraht, 4 oder 6 Spiralen je nach Größe
• Mantelvarianten für Abrieb- und Kritikschutz
• Kompatibel mit Anschlussserien 43 und 77

Technische Daten

• Minimale Betriebstemperatur: -40 °F / -40 °C
• Maximale Betriebstemperatur: 100 °C Standardmantel; 125 °C für TC-, ST- & CP-Mäntel (212 °F / 257 °F)
• Maximaler Betriebsdruck: 280 bar / 4000 psi / 28 MPa
• Medien: Schmierstoffe, mineralölbasierte Hydraulikflüssigkeiten
• Erfüllte Normen: ISO 18752; MSHA für TC-, ST- & CP-Mäntel nur
• Kompatible Anschlüsse: Serie 43, 77
• Gewicht: 0,30 bis 6,47 kg/m (0,20 bis 4,35 lb/ft)
• Innendurchmesser: 0,52 bis 2,65 in (13,1 bis 67,3 mm)
• Außendurchmesser: 0,52 bis 2,65 in (13,1 bis 67,3 mm)
• Innenrohr: synthetischer Gummi
• Mantelmaterial: synthetischer Gummi
• Verstärkung: 2 Geflechte aus Stahldraht (Größen -4 bis -12); 4 Spiralen (Größen -16 bis -24); 6 Spiralen (Größe -32)
• Größenbereich: -4 bis -32
• Minimaler Biegeradius: 2 bis 12-1/2 in (50 bis 320 mm)

Produktvarianten

• 487-4 — I.D.: -4 — Standard Cover
• 487-6 — I.D.: -6 — Standard Cover
• 487-8 — I.D.: -8 — Standard Cover
• 487-10 — I.D.: -10 — Standard Cover
• 487-12 — I.D.: -12 — Standard Cover
• 487-16 — I.D.: -16 — Standard Cover
• 487-20 — I.D.: -20 — Standard Cover
• 487-24 — I.D.: -24 — Standard Cover
• 487-32 — I.D.: -32 — Standard Cover
• 487TC-4 — I.D.: -4 — ToughCover
• 487TC-6 — I.D.: -6 — ToughCover
• 487TC-8 — I.D.: -8 — ToughCover
• 487TC-10 — I.D.: -10 — ToughCover
• 487TC-12 — I.D.: -12 — ToughCover
• 487TC-16 — I.D.: -16 — ToughCover
• 487TC-20 — I.D.: -20 — ToughCover
• 487TC-24 — I.D.: -24 — ToughCover
• 487TC-32 — I.D.: -32 — ToughCover
• 487ST-4 — I.D.: -4 — SuperTough
• 487ST-6 — I.D.: -6 — SuperTough
• 487ST-8 — I.D.: -8 — SuperTough
• 487ST-10 — I.D.: -10 — SuperTough
• 487ST-12 — I.D.: -12 — SuperTough
• 487ST-16 — I.D.: -16 — SuperTough
• 487ST-20 — I.D.: -20 — SuperTough
• 487ST-24 — I.D.: -24 — SuperTough
• 487ST-32 — I.D.: -32 — SuperTough
• 487CP-4 — I.D.: -4 — Critical Protection
• 487CP-6 — I.D.: -6 — Critical Protection
• 487CP-8 — I.D.: -8 — Critical Protection
• 487CP-12 — I.D.: -12 — Critical Protection
• 487CP-16 — I.D.: -16 — Critical Protection

Anwendungen

• Landwirtschaftliche Geräte
• Baugeräte
• Forsttechnik
• Hydrauliksysteme
• Materialumschlag
• Transport

Hinweise
Geben Sie beim Bestellen den benötigten Manteltyp und die Anschlussserie an. Für MSHA-konforme Optionen TC, ST oder CP auswählen. Kontaktieren Sie einen Parker-Vertreter für detaillierte Maßtabellen und Empfehlungen zum Biegeradius.
