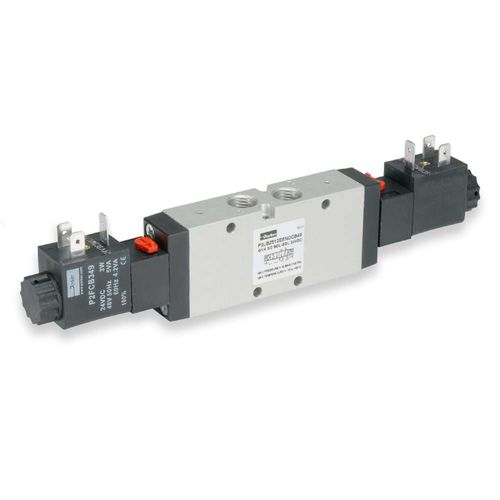

Vorgesteuertes Magnetventil VIKING LITE

5-WegeLuftmit Verteiler

Das Viking Lite ist ein robustes, vielseitiges Inline-Ventil mit kompakten Einbauabmessungen, das sich gut für allgemeine Industrieanwendungen eignet. Das Ventil kann für Anwendungen an der Verwendungsstelle als Einfachventil oder für zentralisierte Anwendungen auf Aluminium-Grundplattenleisten installiert werden. Die Funktionsvarianten umfassen Magnet-/Luft-vorgesteuerte 24-VDC- und 120-VAC-Ventile. Durch die begrenzten Optionen lässt sich dieses Ventil einfach spezifizieren. Der bidirektionale Schieber mit Verschleißausgleich eignet sich für Temperaturbereiche von -10 °C bis 50 °C oder 14 °F bis 122 °F und Druckbereiche von 1,5 bis 10 bar oder 22 bis 145 psig. Im Betrieb findet eine radiale Aufweitung der Schieberdichtungen statt, wodurch der dichtende Kontakt mit der Ventilbohrung erhalten bleibt. Diese Dichtungsmethode reduziert die Reibung und führt zu einem geringeren erforderlichen Mindest-Vorsteuerdruck. Wenn sich die Dichtung abnutzt, bleibt der Oberflächenkontakt mit der Innenbohrung erhalten, was Ventilleckagen in hochzyklischen Anwendungen reduziert und die Ventillebensdauer verlängert. • Funktion(en): 3/2-Wege-, 5/2-Wege-, 5/3-Wege-Ventil • Betätigung: Magnet/Luft-Betätigung • Manueller Schalter: Rastende und nicht rastende Handhilfsbetätigung • Montageart: Inline, IEM-Aluminiumleiste • Montage: Standard • Max. Grundplattenstationen: 10 • Anschlussgrößen (Zoll): 1/8", 1/4", 3/8" • Anschlusstyp: BSPP, NPT • Min. Durchfluss (Cv): 0,6 • Max. Durchfluss (Cv): 2,5 • Durchfluss (Qn): l/min • Durchfluss (Q Max): l/min
