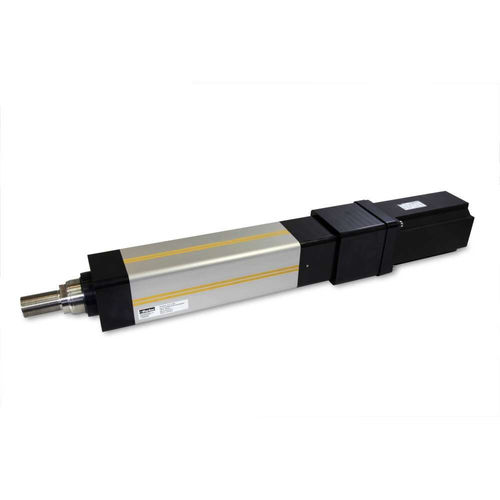

Zylinder mit hoher Kraft ETH050
elektrischKugelgewindespindelKolbenstangen

Zylinder mit hoher Kraft
Zylinder mit hoher Kraft
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
elektrisch
Technologie
Kolbenstangen, Kugelgewindespindel
Material
Edelstahl
Norm
ISO
Schutzfaktor
IP54
Anwendungsbereich
Industrie
Weitere Eigenschaften
Positionierung, mit hoher Kraft, korrosionsbeständig, mit linearen Fahreinheiten, ATEX
Hub

Max: 1.200 mm
(47,244 in)

Min: 0 mm
(0 in)

Belastung

Max: 9.300 N

Min: 0 N

Geschwindigkeit

Max: 1,3 m/s
(4,27 ft/s)

Min: 0 m/s
(0 ft/s)

Maximalbeschleunigung

Max: 15 m/s²
(49,21 ft/s²)

Min: 0 m/s²
(0 ft/s²)

Umgebungstemperatur

Max: 70 °C
(158 °F)

Min: -10 °C
(14 °F)

Wiederholbarkeit

0,03 mm, 0,05 mm
(0 in, 0 in)

Beschreibung

Die ETH050 Baureihe des High Force Elektrozylinders vom Typ ""Kolbenstangenzylinder"" bietet alle Vorteile einer elektromechanischen Lösung. Sie kann in bestehende Zylinderanwendungen eingebaut werden, bietet hohe Belastbarkeit und Lebensdauer sowie, bei Kombination mit einem Servoregler, eine freie Programmierbarkeit. Berechnet man die Kosten des Mediums Luft, dann erkennt man, dass eine elektromechanische Lösung, wie der Elektrozylinder ETH, in den meisten Fällen ökonomischer, dabei aber auch zuverlässiger ist und eine bessere Beherrschbarkeit des Produktionsprozesses bietet. Abmessungen und Befestigungen des ETH050 Elektrozylinders entsprechen der ISO 15552-12. Vorschubkräfte bis 9300N, Verfahrwege zwischen 50 und 1200 mm, in 1 mm-Schritten konfigurierbar, können realisiert werden. Bei der ETH-Baureihe wurde der Schwerpunkt auf die Realisierung einer außergewöhnlich hohen Kraftdichte (Vorschubkraft pro Baugröße) gelegt. Kernstück des ETH ist der Spindelantrieb - der ETH050 bietet einen niedrigen Reibungswiderstand, einen Wirkungsgrad von bis zu 90%, hohe Laufruhe über den gesamten Geschwindigkeitsbereich und eine lange Lebensdauer. Dank der guten Verfügbarkeit der Kugelgewindespindel sind kurze Lieferzeiten und attraktive Preise garantiert. Die gesamte ETH-Baureihe verfügt standardmäßig über eine integrierte Verdrehsicherung, welche die kundenseitige Einbindung des Zylinders vereinfacht. Durch die standardmäßig in den Zylinderflansch integrierte, leicht zugängliche, zentrale Nachschmierstelle wird der Wartungsaufwand im Betrieb reduziert und die Stillstandszeiten der Applikation auf ein Minimum gesenkt.
