Zylinderförmiger Stopfen ST series

TellerformaußenPolyethylen mit niedriger Dichte (LDPE)

Produktname
PARALLEL PROTECTION PLUG (Serie ST)

Beschreibung
Kunststoff-Parallel-Schutzstopfen zum Schutz von Bohrungen und Gewindeöffnungen vor Staub, Schmutz und Flüssigkeiten. Geeignet für zahlreiche industrielle Anwendungen wie Mechanik, Karosserie, Schifffahrt, Modellbau und Automobilbereich. Erhältlich in vielen Formen und Größen und in verschiedenen Materialien je nach Einsatzzweck (z. B. PVC, Polyethylen (PE - LD), EPDM, Silikon). Als Schutzstopfen sowohl in männlicher als auch weiblicher Ausführung verfügbar; viele Artikel sind multifunktional.

Material / Farbe / Hinweis
Material: POLYETHENE (PE - LD)
Farbe: NATURAL
Hinweis: Die GAS-Spalte gilt auch für BSP-Gewindearten

Bilder

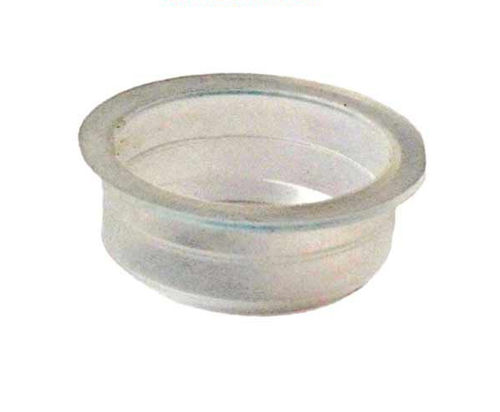

Produktbild und technische Zeichnungen sind für den PARALLEL PROTECTION PLUG verfügbar.

Abmessungen
Tabellenspalten: CODE, D, D1, H, Y, GAS, DN
CODE, D, D1, H, Y, GAS, DN
ST002, 6,5, 2, 3, 2,25, -, -
ST002,5, 6,5, 2,5, 3,5, 2, -, -
ST003, 6,5, 3, 4,5, 1,75, -, -
ST003,5, 7, 3,5, 4,5, 1,75, -, -
ST004, 7,5, 4, 5, 1,75, -, -
ST004,5, 8, 4,5, 5, 1,75, -, -
ST005, 9, 5, 6, 2, -, -
ST005,5, 9, 5,5, 6, 1,75, -, -
ST006, 9,5, 6, 6, 1,75, -, -
ST006,5, 10, 6,5, 7, 1,75, -, -
ST007, 10, 7, 6, 1,50, -, -
ST007,5, 10,5, 7,5, 6,5, 1,50, -, -
ST008, 11, 8, 7, 1,50, -, -
ST008,5, 11,5, 8,5, 7,5, 1,50, -, -
ST009, 12, 9, 7,5, 1,50, 1/8\", -
ST009,5, 12,5, 9,5, 7,5, 1,50, -, -
ST010, 13, 10, 8,5, 1,50, -, -
ST010,5, 13,5, 10,5, 8,5, 1,50, DN10
ST011, 14,5, 11, 8,5, 1,75, -, -
ST011,5, 14,5, 11,5, 8,5, 1,50, -, -
ST012, 14,5, 12, 9, 1,25, 1/4\", -
ST012,5, 15,5, 12,5, 9, 1,50, -, -
ST013, 16,5, 13, 9,5, 1,75, -, -
ST013,5, 16,5, 13,5, 9,5, 1,50, -, -
ST014, 17,5, 14, 10, 1,75, -, -
ST014,5, 17,5, 14,5, 9,5, 1,50, -, -
ST015, 18, 15, 9,5, 1,50, -, -
ST015,5, 18,5, 15,5, 9,5, 1,50, 3/8\", DN15
ST016, 19,5, 16, 10, 1,75, -, -
ST016,5, 19,5, 16,5, 10,5, 1,50, -, -
ST017, 20,5, 17, 10,5, 1,75, -, -
ST017,5, 21, 17,5, 10,5, 1,75, -, -
ST018, 21,5, 18, 10,5, 1,75, -, -
ST018,5, 23, 18,5, 10, 2,25, -, -
ST019, 22, 19, 10, 1,50, 1/2\", -
ST019,5, 23, 19,5, 10,5, 1,75, -, -
ST020, 23,5, 20, 11, 1,75, -, -
ST020,5, 24,5, 20,5, 10,5, 2, DN20
ST021, 24,5, 21, 11, 1,75, 5/8\", -
ST021,5, 25,5, 21,5, 11, 2, -, -
ST022, 25,5, 22, 11, 1,75, -, -
ST022,5, 26, 22,5, 10,5, 1,75, -, -
ST023, 27, 23, 10,5, 2, -, -
ST023,5, 27,5, 23,5, 10,5, 2, -, -
ST024, 28, 24, 11,5, 2, -, -
ST024,5, 28, 24,5, 10,5, 1,75, 3/4\", -
ST025, 30, 25, 11, 2,50, 3/4\", -
ST025,5, 29, 25,5, 10,5, 1,75, -, DN25
ST026, 30,5, 26, 10,5, 2,25, -, -
ST026,5, 30, 26,5, 10,5, 1,75, -, -
ST027, 31, 27, 9,5, 2, -, -
ST027,5, 31, 27,5, 10,5, 1,75, -, -
ST028, 32,5, 28, 10,5, 2,25, -, -
ST028,5, 32, 28,5, 10, 1,75, 7/8\", -
ST029, 32, 29, 9,5, 1,50, -, -
ST029,5, 33, 29,5, 10,5, 1,75, -, -
ST030, 33, 30, 10, 1,50, -, -
ST030,5, 34, 30,5, 10, 1,75, -, -
ST031, 36, 31, 10,5, 2,50, 1\", -
ST031,5, 35, 31,5, 10,5, 1,75, -, -
ST032, 37, 32, 10,5, 2,50, -, -
ST032,5, 37,5, 32,5, 10,5, 2,50, DN32

Merkmale / technische Spezifikationen

• Bezeichnung: ST-Serie (verschiedene Codes ST002 ... ST390 in der Größentabelle)
• Material: POLYETHENE (PE - LD) (Produktbeispiel angezeigt; weitere Varianten verfügbar)
• Farbe: NATURAL
• Hinweis: GAS-Spalte gilt auch für BSP-Gewinde
• Anwendungen: Schutz von Bohrungen und Gewinden in Mechanik, Karosserie, Schifffahrt, Modellbau, Automobilindustrie und weiteren industriellen Einsatzbereichen
• Verfügbare Ausführungen: männliche und weibliche Stopfen; Produktbild und technische Zeichnung verfügbar
• Größenbereich: von kleinen Durchmessern (ca. 6,5 mm) bis zu sehr großen Durchmessern (Beispiele in der Tabelle bis mehrere hundert mm)
