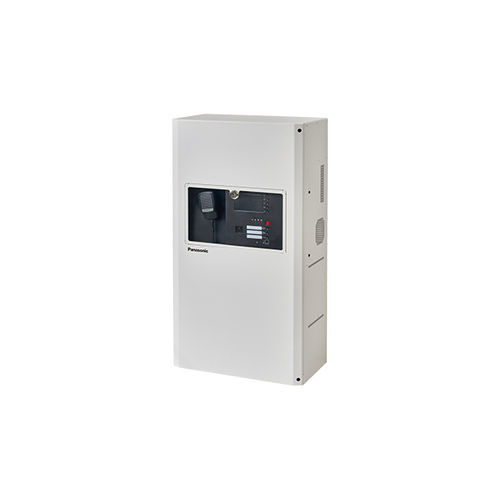

Batteriegestütztes Beschallungssystem PAVA-2001L (N)

IPmit Alarm4 Kanäle

Übersicht
Der PAVA-2001L (N) ist ein wandmontierter Sprachalarm-Controller, der Touchscreen-Bedienung, Feuerwehrmikrofon, Endstufen und Netzteil in einem Gehäuse vereint. Er vereinfacht Planung und Installation von Sprachalarmanlagen, die den Anforderungen von EN 54-16 entsprechen.

Merkmale

• Redundante Verstärkerarchitektur zur Sicherstellung der Durchsage bei Ausfall einer Endstufe
• Überwachte TCP/IP-Kommunikation zur Integration mit Panasonic EBL-Brandmeldesystemen
• Einfache Integration mit SIP- und IP-Sprechstellen
• Geprüft und zugelassen nach EN 54-16 und EN 54-4; CPR: 1438-CPR-1146

Technische Daten (Kurzfassung)

• Anzahl Lautsprecherleitungen: 4 (2 x AB)
• Gesamtleistung des Systems: 320 W rms
• Anzahl Verstärker / Leistung: 2 × 160 W (redundant)
• Gleichzeitige Durchsagen (PAVA-2001L(N)): 1
• Batteriekapazität: 4 × 45 Ah
• Betriebsbedingungen: -5 bis +40 °C; 5% bis 95% RF (nicht kondensierend)
• Abmessungen: 797 × 442 × 241 mm
• Gewicht: 30 kg
• Schutzart: IP30

Wandgeräte - Vergleichstabelle
Modelle: 2001L/LN | 4001L/LN | 4002L/LN | 8002L/LN | 8003LN
Anzahl Lautsprecherleitungen: 4 (2 x AB) | 8 (4 x AB) | 8 (4 x AB) | 16 (8 x AB) | 16 (8 x AB)
Gesamtbelastung des Systems: 320 W rms | 640 W rms | 640 W rms | 640 W rms | 1500 W rms
Anzahl Verstärker / Leistung: 2 x 160 W | 2 x 320 W | 2 x 320 W | 2 x 320 W | 3 x 500 W
Redundanter Verstärker: Ja (alle Modelle)
Anzahl gleichzeitiger Durchsagen: 1 | 1 | 2 | 2 | 3
Batteriekapazität: 4 x 45 Ah | 4 x 45 Ah | 4 x 45 Ah | 4 x 65 Ah | 4 x 65 Ah
Schutzart: IP30 (alle Modelle)
Betriebsbedingungen: -5 bis +40°C / 5% bis 95% Luftfeuchte ohne Kondensation (alle Modelle)
Bruttogewicht (kg): 30 | 34 | 34 | 33 | 31
Abmessungen (H x B x T): 797 x 442 x 241 mm (alle Modelle)

Technische Spezifikationen

• Anzahl Lautsprecherleitungen: 4 (2 x AB)
• Systemgesamtbelastung: 320 W rms
• Verstärker: 2 × 160 W (redundante Verstärkerarchitektur)
• Gleichzeitige Durchsagen (PAVA-2001L(N)): 1
• Batteriekonfiguration: 4 × 45 Ah
• Integrierte Komponenten: Touchscreen-Bedienung, Feuerwehrmikrofon, Verstärker und Netzteil in einem wandmontierten Gehäuse
• Netzwerk/Integration: Überwachte TCP/IP-Kommunikation mit Panasonic EBL-Brandmeldesystem; SIP- und IP-Sprechstellenintegration
• Normen und Zulassungen: EN 54-16, EN 54-4; CPR: 1438-CPR-1146
• Umwelt: Betrieb -5 bis +40 °C; Luftfeuchte 5% bis 95% (nicht kondensierend)
• Mechanik: Abmessungen 797 × 442 × 241 mm; Gewicht 30 kg
• Schutzart: IP30
