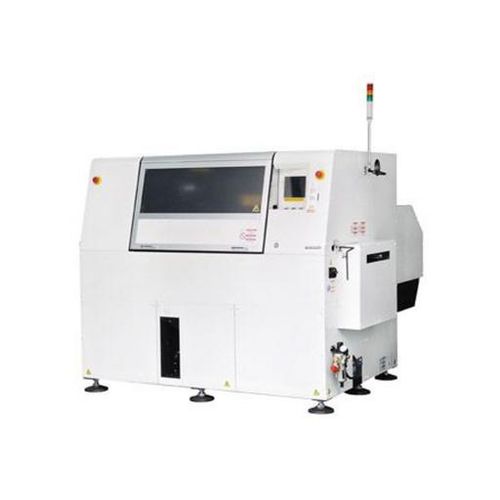

Einpressmaschine für Kreuze AV132
pneumatischfür axiale Bauteilefür Leiterplatten

Einpressmaschine für Kreuze
Einpressmaschine für Kreuze
Einpressmaschine für Kreuze
Einpressmaschine für Kreuze
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Merkmale
für Kreuze, pneumatisch, für axiale Bauteile
Produktanwendung
für Leiterplatten

Beschreibung

Der AV-Hochgeschwindigkeits-Axial-Bestückungsautomat zeichnet sich durch ein kompaktes Design und eine Leistung von 30.000 CPH aus. Die Konfiguration der dichten Zuführungseinheit ist mit 40 oder 80 Bauteil-Eingängen und optionalem Überbrückungsdraht erhältlich und eignet sich sowohl für Munitionspackungen als auch für Spulen. Mit der doppelten Trennwand können Sie die Umstellung beschleunigen und den nächsten Auftrag einrichten, während der aktuelle noch produziert wird. Der AV132 legt Komponenten in vier Richtungen ein: 0°, 90°, 180° und 270°. Maximieren Sie Ihre Produktivität durch die gleichzeitige Verwendung von 26 und 52 mm gegurteten Komponenten und die schnelle, vollständige automatische Wiederherstellung. - Axiales Einsetzen mit hoher Geschwindigkeit. 30.000 CPH mit 40 oder 80 Eingängen. - Reduzieren Sie die Ladezeit, indem Sie zwei Leiterplatten gleichzeitig bestücken - Niedrige Kosten pro Bestückung - Leicht zu bedienendes Touchpanel PCB-Abmessungen (mm) - L 50 mm x B 50 mm bis L 508 mm x B 381 mm Maximale Geschwindigkeit * - 0,12 s/Bauteil [*1] Anzahl der Komponenteneingänge - 40 + 40 + JW (JW ist optional) Anwendbare Komponenten - Widerstände 1/8 W,1/6 W,1/4 W,1/2 W, Schaltdraht (verzinnter Draht), Dioden, zylindrischer Keramikkondensator PCB-Austauschzeit - Etwa 2,0 s Einschubrichtung - 4 Richtungen (0°, 90°, 180°, 270°) Stromquelle * - 3-Phasen-AC 200 V, 3,5 kVA [*2] Pneumatische Quelle - 0,5 MPa, 200 L/min (A.N.R.) Abmessungen (mm) * - B 3.106 mm x T 2.300 mm x H 1.575 mm [*3] Masse * - 2.648 kg [*4} Modell-Nr. - NM-EJA5A

---

Kataloge

AV132
AV132
2 Seiten
AV132
AV132
2 Seiten
