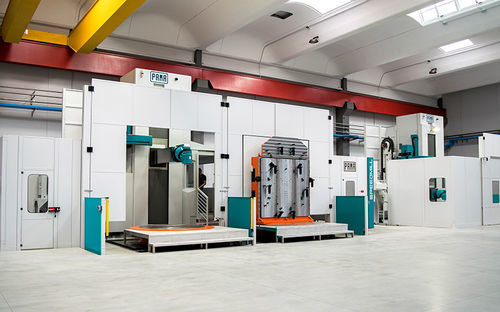

CNC-Fräsmaschine / 3-Achs SPEEDMILL series

horizontalSäulenfür große Werkstücke

Übersicht
Die horizontalen Fräsmaschinen PAMA Speedmill sind für die Bearbeitung mittelgroßer bis großer Bauteile konzipiert, wenn horizontales Fräsen vorteilhaft ist. Die Konstruktion fokussiert Schwingungsdämpfung, Achsendynamik, hohe Spindeldrehzahlen und Bauteilpräzision.

Konstruktion und Aufbau
Die Maschinen verfügen über eine thermisch symmetrische Säule mit zentral montiertem Kopf und Rollenführungen auf den X‑ und Y‑Achsen, um die Dynamik der Achsen auszunutzen. Der Ram wird im Kopf durch hydrostatische Lager geführt und ist mit einem Echtzeit‑Feedbacksystem zur Kompensation thermischer Längenänderungen ausgestattet, was die Positioniergenauigkeit und Steifigkeit an der Schwingungsquelle erhöht.

Thermische Kontrolle und Schmierung
Die CNC‑Aufsatzzköpfe sind thermisch stabilisiert durch Flüssigkeitsrückführung bei kontrollierter Temperatur. Zur Erzielung hoher Drehzahlen, Präzision und Verschleißfestigkeit der kinematischen Einheiten erfolgt die Schmierung über Luft‑Öl‑ oder klimatisierte Öl‑Rückführungssysteme.

Konfigurationsoptionen

• ein breites Sortiment an Fräs‑ oder Drehtischen
• ein breites Sortiment an Werkzeugmagazinen und Magazinen für Werkzeuge und CNC‑Aufsatzzköpfe

CNC‑Steuerung
Die Baureihe kann mit Siemens-, Heidenhain‑ oder Fanuc‑CNCs ausgestattet werden, je nach Produktionsanforderungen.

Technische Daten (Zusammenfassung)
Verfahrweg X (Säule): 5000 mm
Verfahrweg Y (Kopf): 2000 - 5000 mm
Verfahrweg Z (Ram): 1200 - 2000 mm
Ram‑Querschnitt: 430x430 - 500x500 mm
Spindelübertragung: Direct Drive
Spindelleistung (S1): 66 - 90 kW
Spindeldrehmoment (S1): 822 - 2494 Nm
Spindeldrehzahl: 4000 - 6000 min⁻¹
Universal‑kopf - Spindelleistung (S1): 37 / 50 kW
Universal‑kopf - Spindeldrehmoment (S1): 1000 / 1200 Nm
Universal‑kopf - Spindeldrehzahl: 6000 min⁻¹
Universal‑kopf - A/C Achspositionierung: 360000 n°
Schnellfahrt X, Y, Z: bis zu 35000 mm/min

Merkmale / technische Spezifikationen

• Thermisch symmetrische Säule mit zentral montiertem Kopf
• Rollenführungen auf den Achsen X und Y
• Ram geführt durch hydrostatische Lager mit Echtzeit‑Temperaturkompensation
• Thermische Stabilisierung der CNC‑Aufsatzzköpfe durch kontrollierten Flüssigkeitsrücklauf
• Schmierung durch Luft‑Öl‑ oder klimatisierte Öl‑Rückführungssysteme
• Ram‑Verfahrwege (Y) bis 5000 mm; Z‑Verfahrwege des Rams zwischen 1200 und 2000 mm
• Ram‑Querschnittsoptionen: 430x430 mm; 500x500 mm
• Spindeldrehzahlen: 4000 - 6000 min⁻¹; Universal‑kopf bis 6000 min⁻¹
• Spindelleistungsbereiche: Hauptspindel 66-90 kW; Universal‑kopf 37/50 kW
• Spindeldrehmomentbereiche bis 2494 Nm
• Schnellfahrt bis 35000 mm/min
