Speicherbecken Palaretain

FlüssigkeitssammlungverzinktPolyethylen (PE)

Definition der Spezifikation

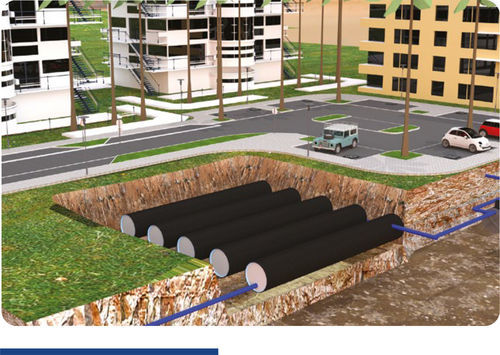

Rückhaltebecken zur Durchflussregulierung oder hydraulischen Invarianz, hergestellt von einem nach ISO 9001/2008 zertifizierten Unternehmen, geeignet für die Ansammlung und allmähliche Ableitung von Regenwasser, das von undurchlässigen Oberflächen oder städtischen Entwässerungsnetzen gesammelt wird, bestehend aus spiralförmig gewickelten Polyethylenrohren, die mit verzinktem Stahl verstärkt sind und der Norm UNI 11434 entsprechen, geeignet für die Vergrabung unter befahrbaren Oberflächen. Das System ist komplett mit Einlässen, Auslässen und Inspektionen, die mit Polyethylen [PE] Stutzen und Gehäusen für Hebepumpen zur Anhebung des Wassers auf höhere Ebenen ausgestattet sind. Verlängerungen, die an den Inspektionen aller Artefakte installiert werden können, sind optional.

Spezifikationen
PALARETAIN Becken werden aus Polyethylen- und verzinkten Stahlrohren der Klasse DX51 D + Z F/Z hergestellt, die der Norm UNI EN 10346 entsprechen und in die Rohrwand integriert sind. Die kontinuierliche Verbindung des Stahlkerns mit den Polyethylenwänden wird durch chemische Befestigung erreicht, die die Solidarität zwischen Polyethylen und Stahl sowie deren perfekte und ununterbrochene Haftung gewährleistet. Daher sind sie viel leichter als solche aus anderen Materialien [z.B. Beton, Glasfaser usw.], was zu einem extrem wirtschaftlichen und schnellen Transport und Einbau führt.

Verwendung
PALARETAIN Rückhaltebecken wirken, indem sie Regenwasser ansammeln, das auf undurchlässige Flächen fällt, um dann mit einem viel niedrigeren hydraulischen Durchfluss in Oberflächengewässer abgeleitet zu werden, wodurch das Phänomen der Hochwasserwellen behindert wird. Sie werden verwendet, um eine Überlastung der weißen/gemischten Abwasserrohre während intensiver Wetterereignisse zu verhindern. Die Endableitungsphase des angesammelten Wassers erfolgt in der Regel durch Schwerkraft über Rohre mit freien Lichtauslässen, die einen kleineren Durchmesser als das Einlassrohr haben und am Boden des Beckens platziert sind. Es gibt Fälle, in denen die Endableitung den Einsatz von entsprechend dimensionierten Tauchpumpen erfordert, die in denselben Becken installiert sind und von elektrischen Schaltschränken gesteuert und überwacht werden, die mit Wechselrichtersystemen ausgestattet sind, die die hydraulische Leistung der Pumpen variieren und den Entwurfdurchfluss sicherstellen können.

Referenzstandards
Spezifische regionale Dekrete (Beispiele oder D.G.R. 53/2014 Region Marken)
Bauvorschriften
Pläne der Einzugsgebietsbehörde
C.A.M. [Mindestumweltkriterien]

Kompatibilität
Hohe Kompatibilität der PALADEX® Rohre mit allen Arten von Hebesystemen.
Rückhaltebecken werden in der Regel in städtische Entwässerungsnetze eingefügt, um temporäre Ansammlungsvolumen zu bilden, daher müssen sie mit verschiedenen Arten von Rohren verbunden werden können. Die Vielseitigkeit des Paladex® Rohrs ermöglicht die Erstellung von Verbindungen, Anschlüssen, Inspektions- und Wartungssystemen, die auf jede Konstruktionsanforderung zugeschnitten sind.

Anschlüsse und Kupplungssysteme

• Stutzenanschluss für glatte PE-, PVC-, PP-Rohre (auf Anfrage): Stutzen mit HDPE-Kragen und freien Flanschen in: Verzinktem Eisen, Aluminium, Edelstahl AISI304, mit Polypropylen beschichtetem verzinktem Eisen.

• Muffenanschluss für glatte PE-, PVC-, PP-Rohre

• Mögliche Verbindungssysteme:
  • Elektroschweißmuffe
  • Elektrische Muffen für HDPE ≤ DE 1000 mm
  • Universelle Gummiverbindungen MSC, MDC bis DE 1000mm
  • Muffe mit Dichtung
  • Kompressionsmuffen bis DE 110mm
  • Mechanische Plug&Play Muffen bis DE250mm

Merkmale / Technische Spezifikationen

• Rückhaltebecken zur Durchflussregulierung/hydraulischen Invarianz
• Hergestellt von einem nach ISO 9001/2008 zertifizierten Unternehmen
• Material: spiralförmig gewickelte Polyethylenrohre, verstärkt mit verzinktem Stahl
• Konformität: UNI 11434, UNI EN 10346
• Stahlklasse: DX51 D + Z F/Z
• Chemische Verbindung Polyethylen-Stahl
• Leicht und einfach zu transportieren/zu installieren im Vergleich zu Beton/Glasfaser
• System komplett mit Einlässen, Auslässen, Inspektionen, Pumpengehäuse
• Optionale Verlängerungen für Inspektionen
• Wasserableitung durch Schwerkraft oder über Tauchpumpen
• Kompatibilität mit Hebesystemen und verschiedenen Rohren
• Anpassbare Verbindungen
