Leistungsschütz 009 serie

Hochleistungelektromechanischmagnetisch-induktiv

Beschreibung

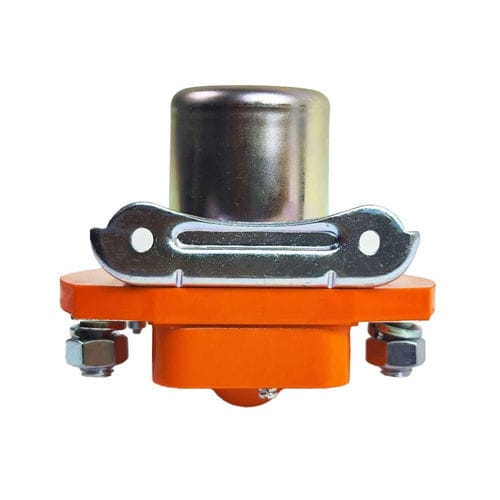

Leistungsrelais 200A, 400A und 600A für den Einsatz in Elektrofahrzeugen zur Trennung der Steuer- vom Leistungskreis. Geeignet als Haupttrenner an einem Elektromotorrad, Elektroboot, Elektro-Kart oder jedem System mit Bedarf an Trennung des Leistungskreises.

Funktion
Das Relais ist ein Leistungsschütz, das je nach Ausführung Ströme bis 200A, 400A oder 600A zulässt. Die Steuerwicklung kann im DC-Bereich betrieben werden, kompatibel mit 48V/52V/60V/72V-Systemen.

Wicklungs- und Spannungsangaben
Die Steuerwicklung kann mit 40V bis 84–85V DC versorgt werden. Laut Produktseite: das Relais schließt ab 43V DC (geeignet für 48V, 52V, 60V, 72V Batterien) und schließt automatisch, wenn die Spannung unter 7V DC sinkt.

Montage und Anschluss
Das Relais wird in der Regel in Reihe am Pluspol zwischen Regler und Batterie montiert. Identifizierte Anschlüsse:

• 1: Mit Batterie-Plus verbinden
• 2: Leistungsabgang des Relais. Mit Regler-Plus verbinden
• A1: Wicklungs-Plus (+), Mindestspannung +40V DC
• A2: Wicklungs-Masse (GND)

2D-Zeichnung
2D-Zeichnungen sind für die Versionen 200A, 400A und 600A verfügbar (technische Zeichnungen auf der Produktseite).

Eigenschaften / technische Daten

• Verfügbare Ströme: 200A, 400A, 600A (je nach gewählter Version)
• Maximale Betriebsspannung (Leistungskreis): bis zu 85V DC (angegeben)
• Versorgungsbereich der Wicklung: 40V bis 84–85V DC
• Schließt ab: 43V DC (auf den Seiten angegeben)
• Schließt automatisch, wenn Spannung < 7V DC (auf den Seiten angegeben)
• Montage: in Reihe am Pluspol zwischen Regler und Batterie
• Anschlüsse: 1 (+ Batterie), 2 (Ausgang zum Regler), A1 (+ Wicklung), A2 (Wicklung GND)
• Produktreferenz (SKU): 009114
• Gewicht angegeben: 2.00 kg
• Preis zzgl. MwSt.: 41,666667 EUR
• Preis inkl. MwSt.: 50,00 EUR
• Verfügbarkeit: AUF LAGER (auf der Produktseite angegebene Menge: 21 Stück)
