Bügelgriff GN 3136

SchwenkklappbarTransport

Produktbeschreibung

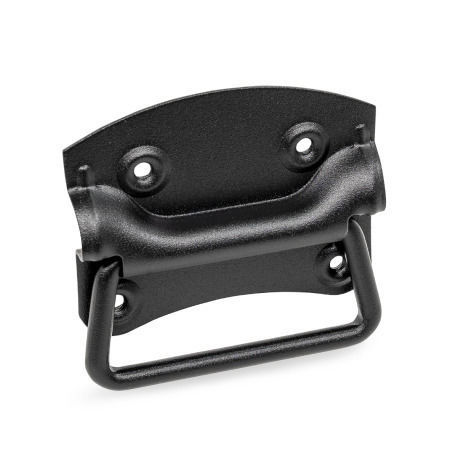

Klappgriffe GN 3136 dienen dem Herausziehen von Schubladen und dem Anheben von Kisten und Behältern. Beim Verwenden schlägt der schwenkbare Griffbügel bei etwa 90° am Blechgehäuse an und fällt anschließend per Schwerkraft in die Ruhestellung zurück.

Hinweise zur Konstruktion
Aufgrund der Stanz- und Biegebauweise können an Stanz- und Biegeteilen größere Toleranzen auftreten; konstruktive Ausgleichsmöglichkeiten sind zu berücksichtigen.

Werkstoffe und Oberflächen

• Stahl
  • Verzinkt, blau passiviert — Kennzeichnung: ST
  • Kunststoffbeschichtet — schwarz RAL 9005, strukturmatt — Kennzeichnung: STSW
• Edelstahl — NI — Werkstoff AISI 304, blank

Artikeloptionen / Varianten

• Typ A — mit versenkten Bohrungen
• Beispielartikelnummern: GN 3136-85-70-A-ST, GN 3136-100-80-A-NI, GN 3136-135-110-A-STSW

Verfügbare Abmessungen (Beispiele)

• Nenndimension l1 (Stahl): 85, 100, 120, 135 mm
• Nenndimension l1 (Edelstahl): 100 mm
• Zweite Länge l2: 70, 80, 95, 110 mm
• Vertretbare Abmessungen vorhanden: d1, d2, h1, h2, l3, m1, l4, l5, s (siehe technische Tabelle)

Technische Informationen

• Gewicht (Beispielartikel): 0,115 kg
• RoHS-Konformität: Ja
• Zolltarifnummer: 83024900

Technische Spezifikationen

• Modell: GN 3136
• Funktion: klappbarer/gelenkiger Griff, der per Schwerkraft in die Ruhestellung zurückkehrt; geeignet für Schubladen, Kisten und Behälter
• Werkstoffe/Oberflächen: ST, STSW, NI (AISI 304)
• Verfügbare Typen: A (mit versenkten Bohrungen)
