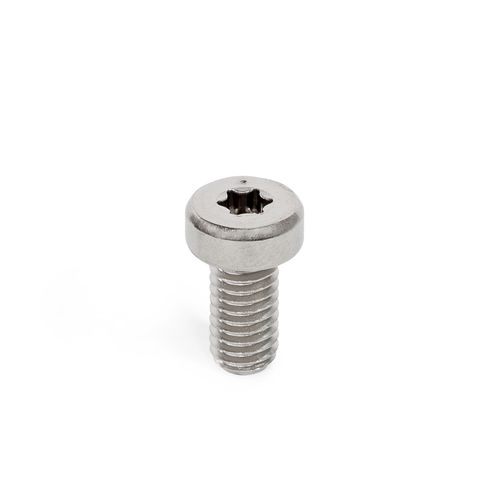

Befestigungsschraube GN 418.3

ZylinderkopfTorxStahl

Exzenterspannschrauben GN 418.3 spannen Werkstücke mittels exzentrischer Schraubenköpfe, die, je nach Größe, zur Mittelachse des Schraubenschaftes um das Maß e versetzt angeordnet sind. Die Gewindebohrungen zur Aufnahme der Exzenterspannschrauben in der Vorrichtung müssen gemäß der Zeichnung mit dem Abstand a zum Werkstück eingebracht werden. Der Schraubenkopf befindet sich in Spannstellung, wenn die Exzenterspannschraube nach dem vollständigen Eindrehen so weit zurückgedreht wird, dass der Markierungspunkt der Spannfläche des Werkstücks gegenüber liegt. Zum Spannen werden die Exzenterspannschrauben mit dem angegebenen Drehmoment angezogen, wodurch der Exzenter gegen das Werkstück drückt. Die max. zulässige Werkstücktoleranz t stellt sicher, dass der Spannweg in einem für den Exzenter günstigen Bereich liegt.
