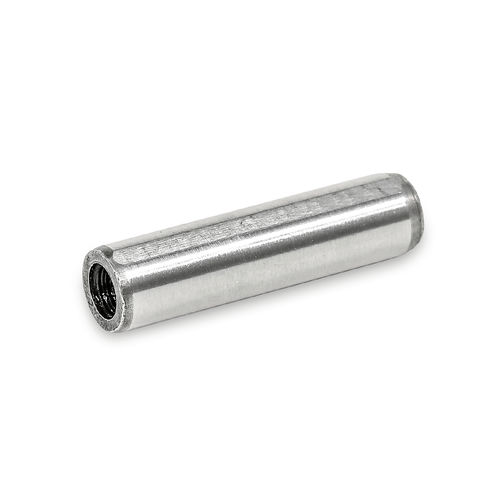

Zylinderstift DIN 7979

StahlSicherheitISO

Zylinderstifte DIN 7979 verbinden, sichern und positionieren Maschinenteile. Sie werden in Verbindung mit Sacklöchern eingesetzt. Dabei erleichtert der Zentrieransatz das Einpressen. Durch die tangentiale Abflachung kann die verdrängte Luft aus der Bohrung entweichen. Der Zylinderstift lässt sich über das Innengewinde mithilfe eines Abziehers oder Gleithammers demontieren. Die Schutzsenkung d3 am Gewinde schützt dieses vor Beschädigungen bei der Montage. Die Abmessungen entsprechen der ISO 8735. In Kombination mit einer Aufnahmebohrung H7 entsteht eine Übergangspassung
