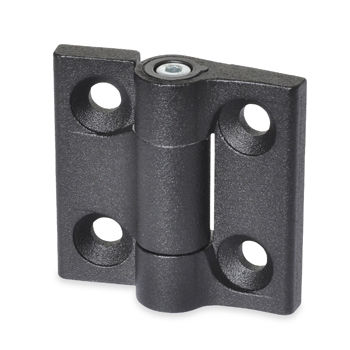

Friktionsscharnier GN 437ZinkdruckgussEinschraub180°
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Friktion
- Material
- Zinkdruckguss
- Produktanwendungen
- Einschraub
- Öffnungswinkel
- 180°
- Weitere Eigenschaften
- verstellbar
- Länge
Max: 60 mm
(2,362 in)Min: 40 mm
(1,575 in)- Breite
Max: 60 mm
(2,362 in)Min: 40 mm
(1,575 in)- Dicke
Max: 18,5 mm
(0,728 in)Min: 13,5 mm
(0,531 in)
Beschreibung
Bei Scharnieren GN 437 kann über eine Stellschraube die Beweglichkeit des Scharniers verändert werden. Ein über den gesamten Schwenkbereich konstantes, einstellbares Brems-Drehmoment wird dadurch ermöglicht. Das Schwenken von Türen und Klappen wird gehemmt und einer selbsttätigen Bewegung wird dadurch entgegengewirkt.
Das Reibmoment wird erzielt, indem zwei schlanke Reibkegel gegeneinander verspannt werden. Die große Reibfläche und der verschleißarme Kunststoff der Reibkegel garantiert eine lange Lebensdauer bei nahezu gleichbleibender Schwergängigkeit.
Auf Grund des Aufbaus und der Vorspannung der Reibkegel hat das Scharnier radial kaum und axial gar kein Spiel.
