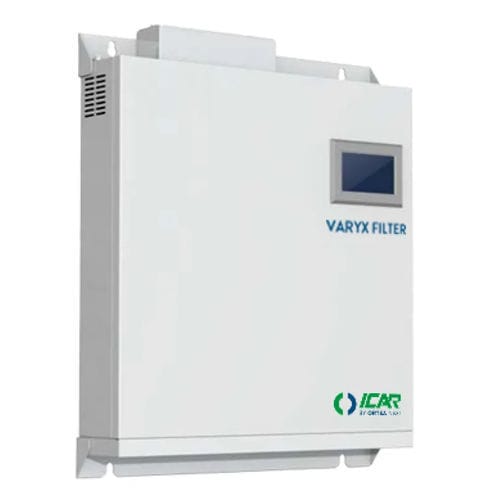

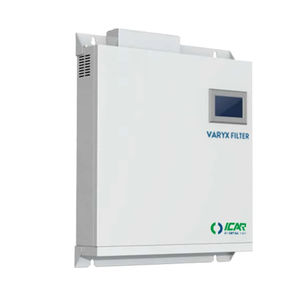

Frequenzgenerator VARYX

Spannungstatische Blindleistungmit mehreren Ausgängen

Übersicht Statischer Blindleistungsgenerator (SVG) für die wandmontierte Blindleistungskompensation in dreiphasigen Industrienetzen. Erhältlich in Varianten von 30–200 kVAr mit schneller Ansprechzeit und Parallelbetriebsfähigkeit. Wandmontierte Varianten

• Artikelnummer: VARYX.W-30 | Beschreibung: VARYX WALL 30 kVAr | Wirkungsgrad: 99 % | Abmessungen: 500 × 470 × 90 mm | Gewicht: 18 kg
• Artikelnummer: VARYX.W-50 | Beschreibung: VARYX WALL 50 kVAr | Wirkungsgrad: 99 % | Abmessungen: 500 × 470 × 90 mm | Gewicht: 18 kg
• Artikelnummer: VARYX.W-75 | Beschreibung: VARYX WALL 75 kVAr | Wirkungsgrad: 99 % | Abmessungen: 500 x 520 x 100 mm | Gewicht: 30 kg
• Artikelnummer: VARYX.W-100 | Beschreibung: VARYX WALL 100 kVAr | Wirkungsgrad: 99 % | Abmessungen: 500 x 520 x 100 mm | Gewicht: 30 kg
• Artikelnummer: VARYX.W-200 | Beschreibung: VARYX WALL 200 kVAr | Wirkungsgrad: 98,5 % | Abmessungen: 500 x 600 x 220 mm | Gewicht: 60 kg

Technische Daten

• Nennspannung: Ue = 400 V (230 V – 450 V)
• Frequenz: 50 Hz / 60 Hz (45 ÷ 62,5 Hz)
• Anlagentyp / Phasen: 3 Phasen, 3-Leiter oder 3 Phasen, 4-Leiter
• CT-Verkabelung: Last-/Versorgungsseite, geschlossener Messkreis
• Oberschwingungskompensation: Nein
• Parallelbetrieb: mehrere Geräte parallel betreibbar
• Ansprechzeit: < 50 μs
• Gesamtreaktionszeit: < 15 ms
• Relative Luftfeuchtigkeit: < 95 % nicht kondensierend
• Höhe über dem Meeresspiegel: ≤ 1500 m; die Leistung nimmt zwischen 1500 und 4000 m alle 100 m um 1 % ab
• Schaltfrequenz: 40 kHz
• Schutzart: IP20

Kommunikation und Schutzfunktionen

• Kommunikationsanschlüsse: RS485, Ethernet RJ45
• Protokoll: Modbus RTU / TCP/IP
• Schutzfunktionen: Überlast-, Kurzschluss-, Überhitzungs-, Überspannungs- und Unterspannungsschutz
• Grafische Benutzeroberfläche: 4,3-Zoll-Touchdisplay für Inbetriebnahme und Überwachung (inklusive Ethernet)
• Farbe: RAL 7035
