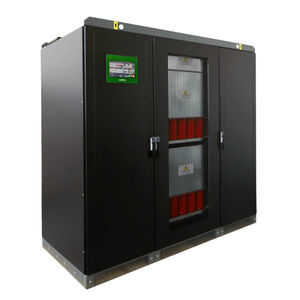

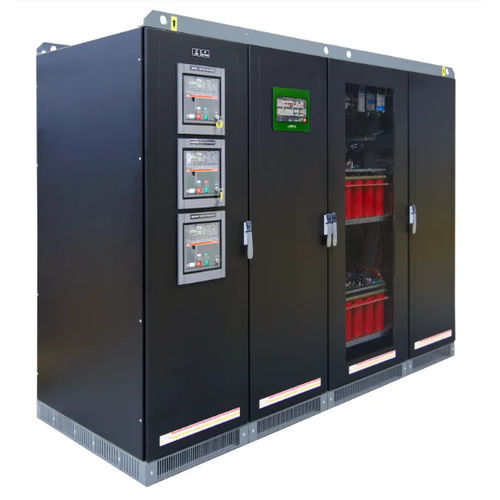

Automatischer Kompensator Oxygen Zero K

Product type
Kompensator für Mikrounterbrechungen

Summary
Oxygen Zero K ist ein Kompensator für Mikrounterbrechungen, entwickelt, um die Ausgangsspannungsgenauigkeit aufrechtzuerhalten und kritische Lasten vor Spannungsschwankungen zu schützen. Er nutzt IGBT-Technologie in Kombination mit Superkondensatoren zur Spannungsregelung und bietet schnelle Korrekturzeiten (<5 ms) für empfindliche Geräte.

Variants (summary table)
Typ | Wirkungsgrad | Nennleistung (kVA) | Eingangsspannungsvariation [%] | Ausgangsspannung | Korrekturzeit
500K-1 | >99 | 500 | -100 | 400 | <5 ms
1000K-1 | >99 | 1000 | -100 | 400 | <5 ms
1500K-1 | >99 | 1500 | -100 | 400 | <5 ms
2000K-1 | >99 | 2000 | -100 | 400 | <5 ms

Key features

• Frequenz: 50Hz ±5% (60Hz ±5%)
• Spannungsregelung: IGBT + Superkondensatoren
• Wählbare Zielspannung: 380-400-415V (440-460-480V)
• Ausgangsspannungsgenauigkeit: ±0,5%
• Zugelassene Lastvariation: Bis zu 100%
• Zugelassenes Lastungleichgewicht [%]: 100
• Kühlung: Zwangsbelüftung
• Umgebungstemperatur: 0/+40°C
• Lagertemperatur: 0/+60°C
• Max. relative Luftfeuchtigkeit: <95% (ohne Kondensation)
• Oberschwingungsverzerrung: THDV < 8% (IEC 61000-2-4 Klasse 2)
• Farbe: RAL 9005

Instrumentation

• 10" Touchpanel, mehrsprachig (Fernzugriff auf Anfrage über dedizierte Software im selben Ethernet-Netzwerk)

Installation
Für Innenaufstellung

Communication system
MODBUS TCP/IP

Overvoltage protection

• Überspannungsableiter Klasse II am Ausgang

Additional protections

• Eingangs-Leistungsschalter (automatisch)
• Bypass-Leitung mit verriegeltem Leistungsschalter
• Ausgangs-Leistungsschalter, verriegelt

Technical specifications

• Zugelassene Lastvariation: Bis zu 100%
• Zugelassenes Lastungleichgewicht: 100%
• Kühlung: Zwangsbelüftung
• Umgebungstemperatur: 0/+40°C
• Lagertemperatur: 0/+60°C
• Max. relative Luftfeuchtigkeit: <95% (ohne Kondensation)
• Oberschwingungsverzerrung: THDV < 8% (IEC 61000-2-4 Klasse 2)
• Farbe: RAL 9005
• Verfügbare Varianten: 500K-1, 1000K-1, 1500K-1, 2000K-1 (Korrekturzeit <5 ms)
