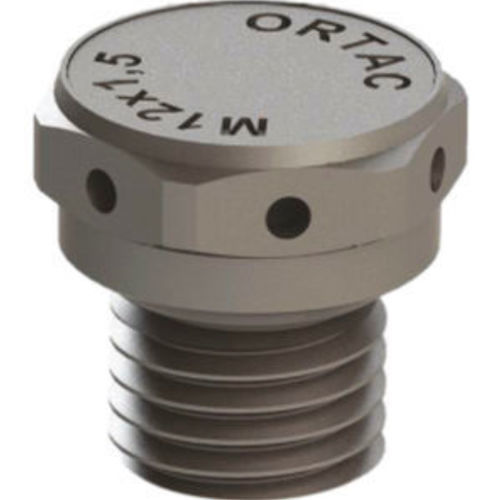

Gewinde-Belüftungsfilter OMBV series

Einschraubwasserdicht

Produktdetails
Abdeckung & Gehäuse: Vernickeltes Messing
Dichtung: NBR / EPDM
Ventilteil: Acryl-Copolymer auf Nylonträger (hydrophob, oleophob)
Anschlussgewinde: Metrisch (EN 60423)
Schutzart: IP68
Temperaturbereich: -20 °C bis +100 °C / -30 °C bis +150 °C

Vorteile

• Balanciert den Druck innen/außen an Ihren Systemen
• Verhindert Korrosion und Wasser-Kondensation im Gehäuse
• Erhöht die Lebensdauer des Produkts
• Verschiedene Luftdurchsätze verfügbar
• Einfache Montage
• Hohe chemische Beständigkeit

Anwendungen

• Industrielle und elektronische Anwendungen
• Anwendungen in Wind- und Solarenergie
• Beleuchtungsindustrie
• Automobil- & Automatisierungstechnik
• Bahnindustrie

Technische Daten
AG-Gewinde | Code | H mm | GL mm | Schlüssel mm | Gewindedurchmesser mm | Bohrungsdurchmesser mm | Durchschnittlicher Luftdurchsatz l/h | Wassereintritt Bar
M 4 x 0,70 | OMBVP4UH | 10 | 3 | 12 | 4 | 4,2 | 70 | 0,1
M 8 x 1,25 | OMBVP8UH | 13 | 6 | 12 | 8 | 8,2 | 70 | 0,1
M 10 x 1,5 | OMBVP10UH | 13 | 6 | 12 | 10 | 10,2 | 70 | 0,1
M 12 x 1,5 | OMBVP01S | 14 | 6 | 17 | 10 | 12,3 | 16 | 0,8
M 12 x 1,5 | OMBVP01M | 14 | 6 | 17 | 12 | 12,3 | 25 | 0,5
M 12 x 1,5 | OMBVP01H | 14 | 6 | 17 | 12 | 12,3 | 150 | 0,2
M 12 x 1,5 | OMBVP01UH | 14 | 6 | 17 | 12 | 12,3 | 300 | 0,1
M 12 x 1,5 | OMBVP01SL | 18 | 10 | 17 | 12 | 12,3 | 16 | 0,8
M 12 x 1,5 | OMBVP01ML | 18 | 10 | 17 | 12 | 12,3 | 25 | 0,5
M 12 x 1,5 | OMBVP01HL | 18 | 10 | 17 | 12 | 12,3 | 150 | 0,2
M 12 x 1,5 | OMBVP01UHL | 18 | 10 | 17 | 12 | 12,3 | 300 | 0,1
M 16 x 1,5 | OMBVP02S | 18 | 10 | 19 | 16 | 16,3 | 16 | 0,8
M 16 x 1,5 | OMBVP02M | 18 | 10 | 19 | 16 | 16,3 | 25 | 0,5
M 16 x 1,5 | OMBVP02H | 18 | 10 | 19 | 16 | 16,3 | 150 | 0,2
M 16 x 1,5 | OMBVP02UH | 18 | 10 | 19 | 16 | 16,3 | 300 | 0,1

Merkmale / Technische Spezifikationen

• Material (Abdeckung & Gehäuse): Vernickeltes Messing
• Dichtungsmaterial: NBR oder EPDM
• Ventilmaterial: Acryl-Copolymer auf Nylonträger (hydrophob, oleophob)
• Anschlussgewinde Standard: Metrisch (EN 60423)
• Schutzart: IP68
• Betriebstemperaturbereiche: -20 °C bis +100 °C und -30 °C bis +150 °C (Varianten)
• Mehrere AG-Gewindegrößen und zugehörige Produktcodes verfügbar (M4, M8, M10, M12, M16)
• Mittlerer Luftdurchsatz und Wassereintrittsbewertung variieren je nach Code (siehe technische Daten)
• Typische Anwendungen: Industrie/Elektronik-Gehäuse, Wind & Solar, Beleuchtung, Automotive/Automatisierung, Bahn
