Messing-Kabelverschraubung UAGT seriesvernickeltes MessingAluminiumEdelstahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- vernickeltes Messing, Messing, Edelstahl, Aluminium
- Schutzniveau
- ex-geschützt, mit EMV-Abschirmung, IP68, gepanzert
- Weitere Eigenschaften
- metrisch, für bewehrte Kabel, mit Gewinde
- Kabeldurchmesser
Max: 63 mm
(2,48 in)Min: 4 mm
(0,16 in)- Gewindedurchmesser
Max: 80 mm
(3,15 in)Min: 16 mm
(0,63 in)- Klemmbereich
Max: 63 mm
(2,5 in)Min: 4 mm
(0,2 in)- Betriebstemperatur
Max: 180 °C
(356 °F)Min: -60 °C
(-76 °F)
Beschreibung
Produkt

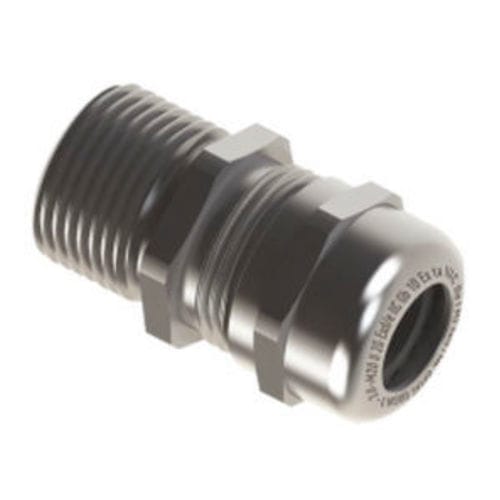

Typ: UAGT geschirmte EMC-Ex-Kabelverschraubung, geeignet für armierte Kabel
Schutzkennzeichen: I M2 Ex db I Mb / I M2 Ex eb I Mb; II 2G Ex db IIC Gb / II 2G Ex eb II Gb; II 2D Ex tb IIIC Db
Zertifikat: IEP 14 ATEX 0217X
Materialien: MS58 Messing (optional vernickelt), Edelstahl AISI303 / AISI316L, Aluminium
Potentialausgleichkegel: MS58 Messing (optional vernickelt)
Sicherungsring: Edelstahl AISI303 / AISI316L
Normen: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
Schutzart: IP68
Temperaturbereiche (je nach Dichtungsmaterial): NBR: -30 °C bis +120 °C; Neopren: -40 °C bis +100 °C; Silikon: -60 °C bis +180 °C; TPE/V: -30 °C bis +100 °C
Anwendungsbereich: ZONE1, ZONE2, ZONE21, ZONE22; Gasgruppen IIA, IIB, IIC
Kabelkompatibilität: Geschirmte Leitungen und geschirmte Kabel; geeignet für armierte Kabeltypen
Technische Daten (exd-Varianten) — Schlüsselgrößen
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — Klemmumfang mm: 4-8 — Schlüssel B: 18 — Schlüssel C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — Klemmumfang mm: 6-12 — Schlüssel B: 22 — Schlüssel C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — Klemmumfang mm: 10-14 — Schlüssel B: 27 — Schlüssel C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — Klemmumfang mm: 13-18 — Schlüssel B: 30 — Schlüssel C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — Klemmumfang mm: 13-18 — Schlüssel B: 34 — Schlüssel C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — Klemmumfang mm: 18-25 — Schlüssel B: 40 — Schlüssel C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — Klemmumfang mm: 18-25 — Schlüssel B: 43 — Schlüssel C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — Klemmumfang mm: 22-32 — Schlüssel B: 50 — Schlüssel C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — Klemmumfang mm: 22-32 — Schlüssel B: 55 — Schlüssel C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — Klemmumfang mm: 30-38 — Schlüssel B: 60 — Schlüssel C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — Klemmumfang mm: 33-44 — Schlüssel B: 70 — Schlüssel C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — Klemmumfang mm: 45-50 — Schlüssel B: 70 — Schlüssel C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — Klemmumfang mm: 50-63 — Schlüssel B: 90 — Schlüssel C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — Klemmumfang mm: 45-55 — Schlüssel B: 85 — Schlüssel C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — Klemmumfang mm: 50-63 — Schlüssel B: 90 — Schlüssel C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — Klemmumfang mm: 50-63 — Schlüssel B: 90 — Schlüssel C: 90
Technische Daten (exe-Varianten) — Beispielzeilen
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — Klemmumfang mm: 4-8 — Schlüssel B: 18 — Schlüssel C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — Klemmumfang mm: 6-12 — Schlüssel B: 22 — Schlüssel C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — Klemmumfang mm: 10-14 — Schlüssel B: 27 — Schlüssel C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — Klemmumfang mm: 13-18 — Schlüssel B: 30 — Schlüssel C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — Klemmumfang mm: 13-18 — Schlüssel B: 34 — Schlüssel C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — Klemmumfang mm: 18-25 — Schlüssel B: 40 — Schlüssel C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — Klemmumfang mm: 18-25 — Schlüssel B: 43 — Schlüssel C: 40
Zusätzliche Informationen
Produktfamilie: Ex-proof EMC Type Cable Glands - UAGT Series
Technische Merkmale / Spezifikationen
Typ: UAGT geschirmte EMC-Ex-Kabelverschraubung, geeignet für armierte Kabel
Schutzkennzeichen: I M2 Ex db I Mb / I M2 Ex eb I Mb; II 2G Ex db IIC Gb / II 2G Ex eb II Gb; II 2D Ex tb IIIC Db
Zertifikat: IEP 14 ATEX 0217X
Materialien: MS58 Messing (optional vernickelt), Edelstahl AISI303 / AISI316L, Aluminium
Potentialausgleichkegel: MS58 Messing (optional vernickelt)
Sicherungsring: Edelstahl AISI303 / AISI316L
Normen: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
Schutzart: IP68
Temperaturbereiche (je nach Dichtungsmaterial): NBR: -30 °C bis +120 °C; Neopren: -40 °C bis +100 °C; Silikon: -60 °C bis +180 °C; TPE/V: -30 °C bis +100 °C
Anwendungsbereich: ZONE1, ZONE2, ZONE21, ZONE22; Gasgruppen IIA, IIB, IIC
Kabelkompatibilität: Geschirmte Leitungen und geschirmte Kabel; geeignet für armierte Kabeltypen
Technische Daten (exd-Varianten) — Schlüsselgrößen
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — Klemmumfang mm: 4-8 — Schlüssel B: 18 — Schlüssel C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — Klemmumfang mm: 6-12 — Schlüssel B: 22 — Schlüssel C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — Klemmumfang mm: 10-14 — Schlüssel B: 27 — Schlüssel C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — Klemmumfang mm: 13-18 — Schlüssel B: 30 — Schlüssel C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — Klemmumfang mm: 13-18 — Schlüssel B: 34 — Schlüssel C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — Klemmumfang mm: 18-25 — Schlüssel B: 40 — Schlüssel C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — Klemmumfang mm: 18-25 — Schlüssel B: 43 — Schlüssel C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — Klemmumfang mm: 22-32 — Schlüssel B: 50 — Schlüssel C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — Klemmumfang mm: 22-32 — Schlüssel B: 55 — Schlüssel C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — Klemmumfang mm: 30-38 — Schlüssel B: 60 — Schlüssel C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — Klemmumfang mm: 33-44 — Schlüssel B: 70 — Schlüssel C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — Klemmumfang mm: 45-50 — Schlüssel B: 70 — Schlüssel C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — Klemmumfang mm: 50-63 — Schlüssel B: 90 — Schlüssel C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — Klemmumfang mm: 45-55 — Schlüssel B: 85 — Schlüssel C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — Klemmumfang mm: 50-63 — Schlüssel B: 90 — Schlüssel C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — Klemmumfang mm: 50-63 — Schlüssel B: 90 — Schlüssel C: 90
Technische Daten (exe-Varianten) — Beispielzeilen
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — Klemmumfang mm: 4-8 — Schlüssel B: 18 — Schlüssel C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — Klemmumfang mm: 6-12 — Schlüssel B: 22 — Schlüssel C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — Klemmumfang mm: 10-14 — Schlüssel B: 27 — Schlüssel C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — Klemmumfang mm: 13-18 — Schlüssel B: 30 — Schlüssel C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — Klemmumfang mm: 13-18 — Schlüssel B: 34 — Schlüssel C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — Klemmumfang mm: 18-25 — Schlüssel B: 40 — Schlüssel C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — Klemmumfang mm: 18-25 — Schlüssel B: 43 — Schlüssel C: 40
Zusätzliche Informationen
Produktfamilie: Ex-proof EMC Type Cable Glands - UAGT Series
Technische Merkmale / Spezifikationen
- Serie / Modell: UAGT Series
- Typ: Geschirmte EMC-Ex-Verschraubung, geeignet für armierte Kabel
- Zertifikate: IEP 14 ATEX 0217X (ATEX-Zertifikat verfügbar)
- Materialien: MS58 Messing (optional vernickelt), Edelstahl AISI303 / AISI316L, Aluminium
- Potentialausgleichkegel: MS58 Messing (optional vernickelt)
- Sicherungsring: Edelstahl AISI303 / AISI316L
- Normenkonformität: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
- Schutzart: IP68
- Temperaturbereiche je Dichtungsmaterial: NBR -30 °C bis +120 °C; Neopren -40 °C bis +100 °C; Silikon -60 °C bis +180 °C; TPE/V -30 °C bis +100 °C
- Zonen / Gasgruppen: Geeignet für ZONE1, ZONE2, ZONE21, ZONE22; Gasgruppen IIA, IIB, IIC
- Kabelkompatibilität: Geschirmte Leitungen und geschirmte Kabel; große Klemmumfänge je nach Größe (Beispiele: 4-8 mm bis 50-63 mm)
- Verfügbare Größen: Mehrere Größen von M16 bis zu großen metrischen Gewinden (Beispiele: M16, M20, M25, M32, M40, M50, M63, M72, M75, M80)
