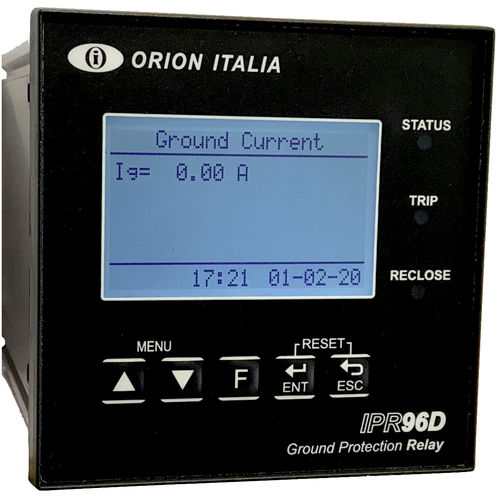

Fehlerstromschutzrelais IPR96D2NO1NO/NFdreiphasig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Kontrollwert / Messwert
- Fehlerstrom
- Kontaktkonfiguration
- 2NO, 1NO/NF
- Netzwerk
- dreiphasig, AC
- Anwendung
- für Beschicker
- Installierung
- für Schalttafelmontage
- Kommunikation
- RS485, Modbus RTU
- Norm
- IEC
- Weitere Eigenschaften
- digital, programmierbar, einstellbar, zeitgesteuert, Multifunktion, kompakt, Retrofit, hochempfindlich
Beschreibung
Das Erdschutzrelais (IPR96D) wurde entwickelt, um den Erdungs-Effektivwertstrom unter normalen Bedingungen oder bei Störungen zu messen.
Die Stromsignale werden über einen Stromwandler (CT) erfasst. Diese Informationen werden intern durch den Mikroprozessor verarbeitet, um die nach ANSI-, IAC- oder IEC-Norm definierten Stromschutzmaßnahmen durchzuführen.
Bewerbungen
- Primär- und Reserveschutz für Energieversorgungsunternehmen, Kraftwerke und industrielle Verteilungssysteme
Schutz und Funktionalität
- (50G/50N) Sofortiger Erd-Überstrom
- (51.1G/51.1N) Erdschlusszeit-Überstrom
- (51.2G/51.2N) Erdschlusszeit-Überstrom
- ANSI-, IAC- oder IEC/BS142-Kurven eingeschlossen:
- mäßig invers
- normal invers
- sehr invers
- extrem invers
- bestimmte Zeit
Kommunikation
- Kommunikationsanschluss RS485
- Fernprogrammierung der Sollwerte
- Kommunikationsprotokoll: Modbus-RTU
Merkmale
- CT-Nennwert primär wählbar in 5 A-Schritten (5 A bis 5000 A)
- RMS-Strommessung am Boden
- 1 Auslöserelais und 2 programmierbare Hilfsrelais
- Steuerung von Leistungsabfall oder internem Fehlerrelais
- Unterbrecherbetrieb & Auslöseausfall
- Digitale Eingangsfunktionen:
- fern-TRIP
- fern-RESET
- fernaktivierung des Aux-Relais
- unterbrecher Status
Signalisierung
- LED- und LCD-Anzeige
- Anzeige des Erdstroms
- Anzeige und Speicherung von Fehlerzuständen und deren Werten durch eine Pop-Up-Funktion
---
