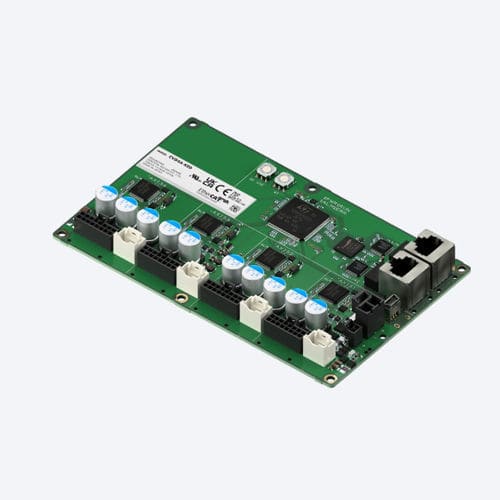

CC-Motorantrieb CVD

2-Phasen-Schritt5-Phasen-Schritt

Für DC-Stromversorgung, mit EtherCAT Schnittstelle, 4-Achs-Steuerung. Kompakt, leicht, einfache Verdrahtung, platzsparend. Verwendbar mit 2-Phasen und 5-Phasen Motoren und elektrischen Aktuatoren. Synchronbetrieb über EtherCAT-Kommunikation möglich. Ausgestattet mit Encoder-Informationserfassung, automatisch gesteuerter elektromagnetischer Bremse, etc. Eigenschaften: - I/O-Signale werden in einem EtherCAT-Kommunikationskabel zusammengefasst. Die Verdrahtung der 4 Motoren, Kommunikation und Stromversorgung usw. sind an einem Treiber angeschlossen. - Reduziert die Arbeitsstunden für die Verdrahtung und verringert Probleme durch Fehlverdrahtung. - Integrierte Verwaltung von Geräte- und Motorinformationen mithilfe eines EtherCAT-Masters. - Daisy-Chain-Verbindung reduziert die Verdrahtung. - Platzsparende Installation durch rechtwinklige Stiftleisten. - Einfache Verdrahtung durch konzentrierte Steckerpositionen auf 2 Seiten. - Treiberabdeckung (separat erhältlich) zum Schutz vor Fremdkörpern, entspricht Schutzart IP20. Gleichzeitige Verwendung von 2-Phasen- und 5-Phasen-Motoren: - 2-Phasen-/5-Phasen-Motoren und -Aktuatoren können über einen einzigen Treiber gesteuert werden. Reduziert Lager- und Verwaltungskosten. - Trotz unterschiedlicher Eigenschaften von 2-Phasen- und 5-Phasen-Motoren ist ein synchronisierter Betrieb über EtherCAT-Kommunikation möglich. Encoder-Informationserfassung und Positionsabweichungserkennung: - Encoder können angeschlossen werden. Positionsabweichungen werden erkannt und angezeigt, ohne Host-Controller. - Überwachung der tatsächlichen Position und Drehzahl des Motors über die Parametrier-Software MEXE02. - Keine schnellen Zähler erforderlich, geringere Kosten für den Host-Controller. - Signale werden über EtherCAT-Kommunikation an den Host-Controller ausgegeben, reduziert Programmieraufwand. Automatische Steuerung der elektromagnetischen Bremse: - Keine separate Steuerung für die elektromagnetische Bremse erforderlich, reduziert Programmieraufwand. - Vereinfacht die Verdrahtung. Stromversorgung für Sensoren: - Stromversorgung für Sensoren integriert. Alarm- und Informationsfunktionen: - Anzeige von unzulässigen Positionierabweichungen, Überhitzung der Platine usw. - Informationen wie Treibertemperatur, Überspannung, Unterspannung usw. können eingelesen werden. - Über EtherCAT-Kommunikation überwachbar. - Getrennte Stromkreise für Hauptstromversorgung und Steuerstromversorgung. - Unterdrückung des Einschaltstroms der Hauptstromversorgung. Betrieb und Überwachung mit Parametrier-Software: - Parametrier-Software MEXE02 für Einstellung und Überwachung von Fahrsatzdaten und Parametern. - Unterstützt Inbetriebnahme, Verdrahtungsprüfung, Testfunktion, I/O-Monitor, PDO-Monitor, Teaching, Remote-Betrieb. - Waveform Monitor zur Anzeige von Drehzahl und anderen Werten, Speicherung als Bild oder CSV. - Diagnose- und Wartungsfunktionen: Alarm Monitor, Unit Information Monitor, Status Monitor. Kombinierbare Motoren und Aktuatoren: - 4 Motoren mit Phasenströmen von 0,5 bis 3,0 A (pro Motor) anschließbar (max. 12 A pro Treiber). - Kompatibel mit 2-Phasen-Schrittmotoren (PKP-Serie, Bipolar 4 Litzen) und 5-Phasen-Schrittmotoren (PKP/PK-Serie). - Kompatibel mit elektrischen Aktuatoren wie DH-Serie (Rotierende Aktuatoren mit Hohlwelle), DRLII-Serie (Kompakte Elektrozylinder). Produktübersicht: - CVD4ABR-KED: Rechtwinklig mit Montageplatte (24 VDC) - CVD4A-KED: Ohne Montageplatte (24 VDC) - CVD4AR-KED: Rechtwinklig ohne Montageplatte (24 VDC) Technische Spezifikationen (Auszug): - Stromversorgung: 24 VDC - 4-Achs-Steuerung - EtherCAT Schnittstelle - Kompatibel mit 2-Phasen- und 5-Phasen-Schrittmotoren - Encoder-Anschluss möglich - Automatische Steuerung der elektromagnetischen Bremse - Platzsparende Bauweise
