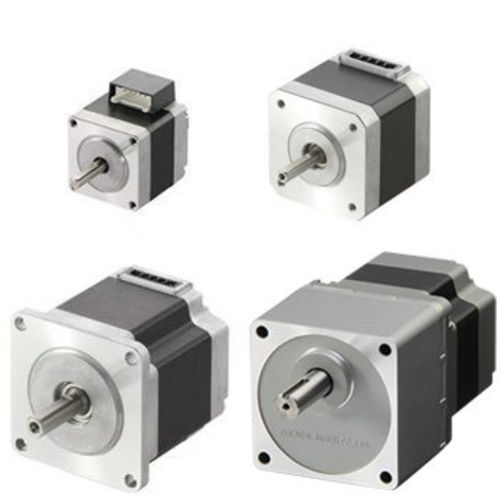

DC-Motor PKP series

5-Phasen-SchrittPermanentmagnetmit variabler Reluktanz

Der 5-Phasen-Schrittmotor der PKP-Serie bietet eine ausgewogene Leistung mit hohem Drehmoment, geringer Vibration und niedrigem Geräuschpegel. - 0,72° (500 Impulse/Umdrehung) & 0,36° (1000 Impulse/Umdrehung) - Neue Pentagon-Wicklung - Encoder - 500 Zeilen Auflösung - Motorkabel separat erhältlich (*erforderlich) Hohe Genauigkeit Im Allgemeinen ist die Anhaltegenauigkeit im Mikroschrittbetrieb geringer als im Vollschrittbetrieb, und dieser Effekt ist bei einem 1,8°-Motor besonders ausgeprägt. In dieser Situation ermöglicht die Verwendung eines 0,72°/0,36°-Schrittmotors zusammen mit einem CVD-5-Phasen-Treiber eine höhere Positioniergenauigkeit. Anhaltegenauigkeit: 0.72° = ±0,05° (±3 Bogenminuten) 0.36° = ±0,034° (±2 Bogenminuten) Geringe Vibration und geringes Rauschen Da der Grundschrittwinkel mit 0,72° (0,36° beim hochauflösenden Typ) klein ist, sind die Vibrationen und Geräusche geringer als bei einem 2-Phasen-Schrittmotor mit einem Grundschrittwinkel von 1,8°. Außerdem können Vibrationen und Geräusche durch den Einsatz eines 5-Phasen-Schrittmotors und eines CVD-5-Phasen-Treibers weiter reduziert werden. Direkter Ersatz für 2-Phasen-Motoren Unsere 5-Phasen-Schrittmotoren sind jetzt in mehreren Baugrößen erhältlich und ermöglichen den direkten Ersatz von Standard-2-Phasen-Motoren, was eine höhere Auflösung und geringere Vibrationen in Ihrer Anwendung ermöglicht. Ein Hybrid-Schrittmotor ist eine Kombination aus Motoren mit variabler Reluktanz und Permanentmagneten. Der Rotor eines Hybrid-Schrittmotors ist wie bei einem Permanentmagnet-Schrittmotor axial magnetisiert, und der Stator wird wie bei einem Schrittmotor mit variabler Reluktanz elektromagnetisch erregt. Sowohl der Stator als auch der Rotor sind mehrzahnig.
