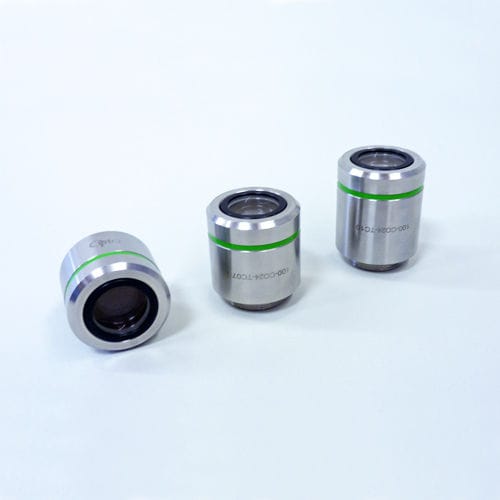

Telezentrisches Mikroskop-Objektiv 100-CO24-TC

Messzur Prozessüberwachungkompakt

Kompakte telezentrische Objektive Mit einem normalen Objektiv verändert sich die Vergrößerung wenn sich der Abstand zum Objektiv ändert. Objektdetails am Rande des Bildfeldes (FoV) erscheinen unter einem anderen Winkel als die im Zentrum. Telezentrische Objektive werden für geometrisch hochgenaue Messungen verwendet, da sich bei wechselndem Abstand die Objektgröße nicht ändert. Wie bei all unseren Produkten bieten wir auch hier kundenspezifische Varianten zugeschnitten auf ihren Bedarf an. Technische Daten: Artikel Nummer 100-CO24-TC05 Vergrößerung 0.5x / Arbeitsabstand 68mm / F-No. 6 / Schärfentiefe 0.3mm / Telezentrizität 0.75'' Verzeichnung < 1%  / Bildfeld 1/3''  9.6mm x 7.2mm / Bildfeld 1/2'' 12.8mm x 9.6mm Artikel Nummer 100-CO24-TC75 Vergrößerung 0.75x / Arbeitsabstand 52mm / F-No. 9 / Schärfentiefe 0.3mm / Telezentrizität 0.05'' Verzeichnung < 1% / Bildfeld 1/3'' 6.4mm x 4.8mm / Bildfeld 1/2'' 8.5mm x 6.4mm Artikel Nummer 100-CO24-TC10 Vergrößerung 1.0x / Arbeitsabstand 44mm / F-No. 12 / Schärfentiefe 0.3mm / Telezentrizität 0.02'' Verzeichnung < 0.1% / Bildfeld 1/3'' 4.8mm x 3.6mm / Bildfeld 1/2'' 6.4mm x 4.8mm
