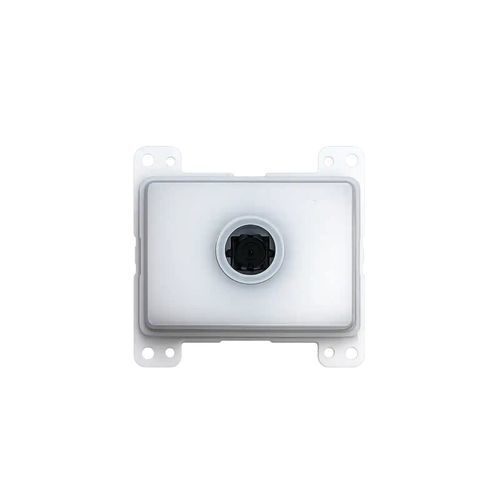

Festinstalliertes Lesegerät für Strichcode und Data-Matrix M-12M

Rundstrahl1D2D

Kurzbeschreibung
Der M-12M ist ein kompakter OEM 2D-Imager von Opticon mit Global-Shutter-CMOS-Sensor, Ultra-Weitwinkel-Optik, konfigurierbarer Mehrfarben-LED-Beleuchtung und USB/RS232-Schnittstellen; unterstützt bis zu 120 fps für zuverlässiges Lesen von 1D/2D/OCR-Codes auf Etiketten, Mobilbildschirmen und bewegten Objekten.

Überblick
Der M-12M vereint hochschnelle Code-Erfassung und flexible Beleuchtung in einem kleinen Gehäuse zur Integration in Fixed-Mount-, Kiosk- und Embedded-Anwendungen. Sein Global-Shutter-Sensor und die sonnenresistente Optik ermöglichen omnidirektionales Scannen gedruckter und digitaler Codes mit Bewegungs­tolerenz und verbesserter Leistung bei minderwertigen oder beschädigten Barcodes. Der konfigurierbare Full-Color-Indikator und die Floodlight-LEDs bieten benutzerseitige Beleuchtung und Statusanzeigen für Zahlungsterminals und Kioske.

Highlights

• Hochgeschwindigkeits 2D-CMOS-Imager mit omnidirektionalem Scannen bis zu 120 fps
• Liests 1D-, 2D- und OCR-Codes von Etiketten, mobilen Geräten und bewegten Zielen
• Robuste Dekodierungs-Engine für kontrastarme, beschädigte oder bewegungsunschärfe Codes
• Ultra-Weitwinkel-Optik für Nahbereichs-QR-Lesen und Erfassen größerer Codes ab ~40–45 mm
• Für OEM-Integration und Fixed-Mount in Kiosken und Terminals konzipiert
• Sonnenresistenter optischer Filter und industrieller Sensor betrieben bis ~120.000 Lux
• Kompakter Formfaktor geeignet für Zahlungsterminals, Kioske und Embedded-Geräte
• Uniformes Beleuchtungsdesign reduziert Blendung und Helligkeitsschwankungen im Scanfeld
• Full-Color-Indikator und Floodlight-LED-System (3-Farben-LEDs × 4) mit konfigurierbarer Statusanzeige
• Manuelle und automatische Auslösemodes
• Erweiterte Datenbearbeitung: Erfassung von bis zu 16 Codes über mehrere Bilder gleichzeitig
• Schnittstellen: USB (HID, COM) und RS232

Weitere Modelle der Familie

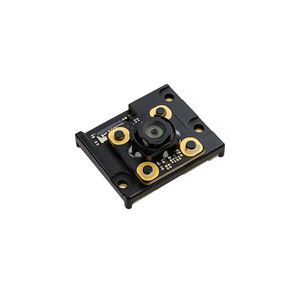

Der M-12M gehört zu einer Familie von Fixed-Mount- und OEM-Scannern, zu der Modelle wie M-12 und MDI-12 gehören und die unterschiedliche Formfaktoren für verschiedene Integrationsanforderungen bieten.

Geeignete Anwendungen

• Self-Service-Kioske: Ticketing, Check-in, Bestellungen und Informationskioske, die zuverlässiges Lesen und Nutzerbeleuchtung erfordern
• Zahlungsterminals: Schnelles Lesen von Zahlungs-QR-Codes, Kundenkarten und digitalen Gutscheinen
• Retail & Customer Engagement: Mobile Coupons, Treueprogramme und Self-Checkout mit visueller Rückmeldung
• Zutrittskontrolle & Ticketvalidierung: Prüfung digitaler und gedruckter Credentials für Verkehr, Events und Parkhäuser
• OEM & Embedded-Lösungen: Smart-Locker, Verkaufsautomaten, medizinische Geräte und andere Embedded-Systeme
• Industrie- & automatisierte Systeme: Hochgeschwindigkeits-Scanning und Bewegungstoleranz für automatisierte Abläufe
• Außen- & helligkeitsstarke Installationen: Zuverlässiger Betrieb in hellen Umgebungen und Outdoor-Kiosken

Zusätzliche Informationen
Form factor: OEM
Lesetyp: 2D
Kommunikationsschnittstelle: RS232, USB
Lichtquelle: 3-Farben-LED × 4 pcs
Scanmethode: CMOS area sensor, 640 × 480 Pixel (Global Shutter)
Scanrate: Bis zu 120 fps

Technische Spezifikationen

• Modell: M-12M
• Marke: Opticon
• Form factor: OEM (embedded / fixed mount)
• Imager: CMOS area sensor, 640 × 480 Pixel (Global Shutter)
• Scanrate / Bildrate: Bis zu 120 fps
• Lesefähigkeit: 1D, 2D und OCR; omnidirektionales Scannen
• Optik: Ultra-Weitwinkel-System; typische Lesedistanz für größere Codes ca. 40–45 mm
• Beleuchtung: Einheitliche Beleuchtung; Full-Color-Indikator und Floodlight-LED-System (3-Farben-LEDs × 4)
• Schnittstellen: USB (HID, COM) und RS232
• Auslösemodi: Manuell und automatisch
• Besondere Merkmale: Erweiterte Datenbearbeitung (Erfassung von bis zu 16 Codes über mehrere Bilder); Leistung bei minderwertigen, beschädigten oder bewegten Barcodes; sonnenresistenter optischer Filter für Betrieb bis ~120.000 Lux
• Anwendungsfälle: Kioske, Zahlungsterminals, Handel, Zutrittskontrolle, OEM-Embedded-Systeme, Industrieautomatisierung, Außen-/stark beleuchtete Installationen
• Integrationshinweis: Kompakter Formfaktor für einfache OEM- und Kiosk-Integration
